15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:60616.13平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,溴化锂吸收式机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:单式泵,定流量,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计施工说明
  • 主要材料表
  • 图例表
  • 排烟系统原理图
  • 加压送风系统图
  • 空调设备接管安装大样图
  • 通风及防排烟平面图
  • 空调水平面图
  • 通风及防排烟平面图
  • ......

附件详情

一、项目概要:
该项目为医院办公楼,总建筑面积为60616.13平方米,地下室建筑面积为11162.17平方米,地上建筑面积为49453.96平方米;建筑层数:地上十五层,地下一层,建筑高度为59.60米......
二、冷热源:
1.冷热源由变频热泵多联机系统提供,该区域新风冷热负荷由新风机组承担,新风机组空调水系统部分接至中央空调系统。
2.工程其余空调房间采用中央空调系统。
3.蒸汽型溴化锂吸收机组......
三、空调系统:
1.空调冷水系统采用一次泵定流量(末端变流量)两管制异程式系统。
2.大厅及走道等大空间采用吊装式空气处理机组,气流组织为上送上回。
3.学术报告厅采用全空气系统,组合式空气处理机组设置在屋顶,气流组织为上送上回。
4.其他空调房间采用医用风机盘管或多联室内机加新风的空调方式......
四、通风排烟系统:
1.地下一层变配电站、发电机房设机械排风系统,风机平时排风。
2.地下一层制冷机房设置平时通风、事故排风系统,及排烟系统。
3.防烟楼梯间及其前室、消防电梯前室和合用前室均设机械加压送风系统......

图纸共31张。

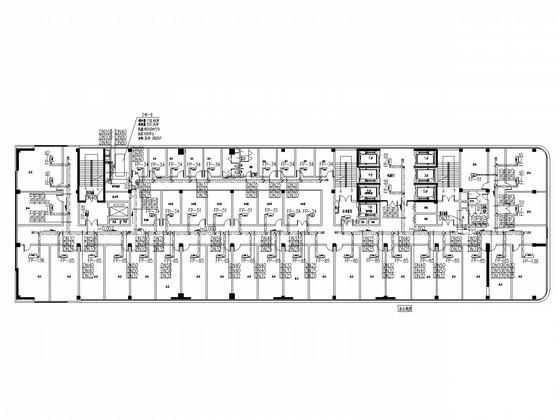

空调水平面图

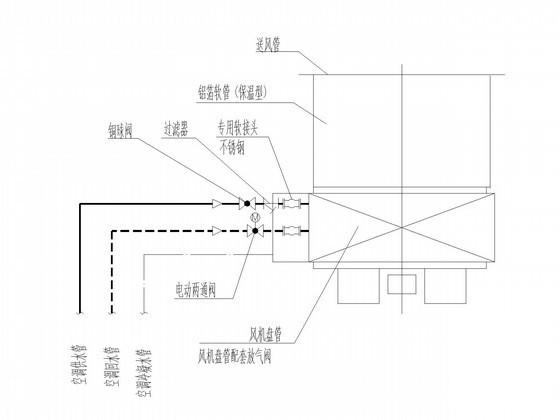

两管制风机盘管接管示意图

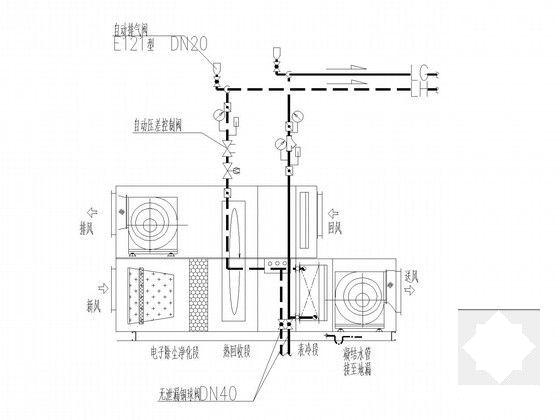

组合式空调器接管图

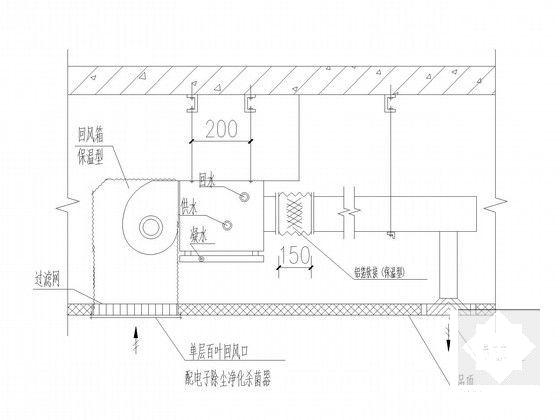

全吊顶卧式暗装风机盘管安装大样图

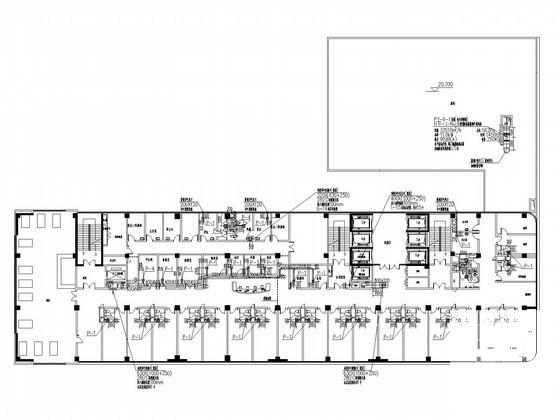

一层空调风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 1
    第 1 张图
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 2
    第 2 张图
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 3
    第 3 张图
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 4
    第 4 张图
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 5
    第 5 张图
  • 15层医院办公楼通风空调及防排烟系统设计CAD施工图纸(医用风机盘管) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
