高层商业综合楼强弱电CAD施工图纸（商业办公甲级设计院）
- 建筑类别：办公,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：14层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 地下室用途：商业
- 负荷等级：一级,二级,三级
- 防雷等级：第二类
- 接地方式：TN-S
- 项目所在地：河北
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统
附件详情
- 1、目录,图例,电气设计说明
- 2、配线干线系统图 商业消防报警系统图
- 3、配电系统图一 商业弱电系统图
- 4、配电系统图二
- 5、配电系统图三 办公弱电系统图
- 6、地下室动力平面图
- 7、地下室应急照明及空调配电平面图
- 8、一~四层动力平面图
- 9、一~四层应急照明及空调配电平面图
- 10、五层动力平面图
- 11、五~十四层照明平面图
- 12、机房层动力平面图
- 13、机房层照明平面图
- 14、地下室消防报警平面图
- 15、一~五层消防报警平面图
- 16、六~十四层 弱电平面图
- 17、机房层消防报警平面图
- 18、办公屋顶 防雷平面图
- 19、基础接地平面图
附件详情
该项目位于河北，地下一层，地上四层，共计五层为商业，5-14层为办公，总建筑面积24543.17m2。建筑高度54.95米。
设计范围包括：低压配电系统；急照明及疏散指示系统；照明系统；建筑物防雷接地系统；综合布线系统；有线电视系统；消防报警系统；保安监控系统等。
该附件，总共31张。

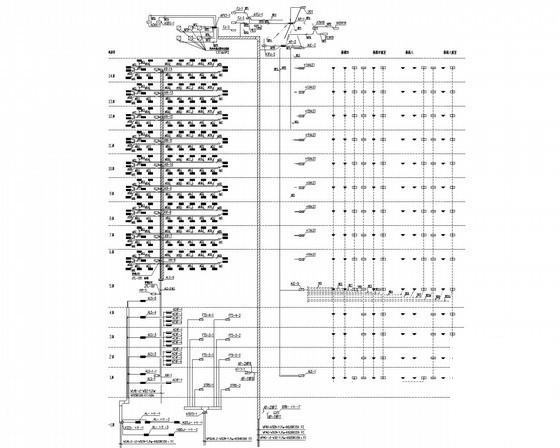

配电干线系统图

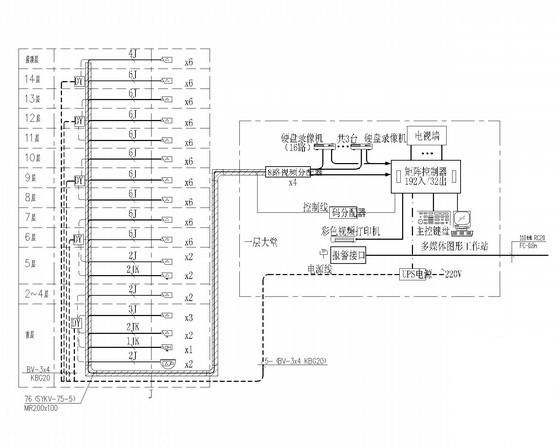

视频安防监控系统图

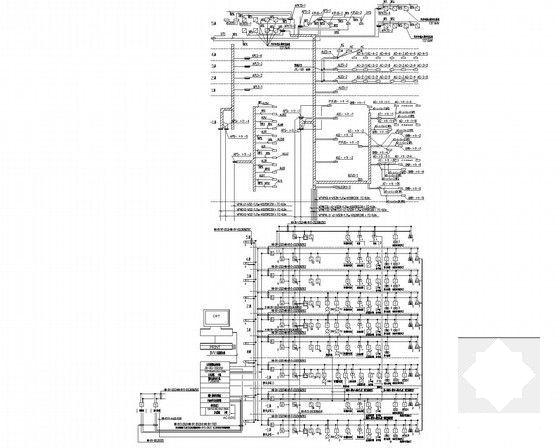

商业部分消防报警控制系统图

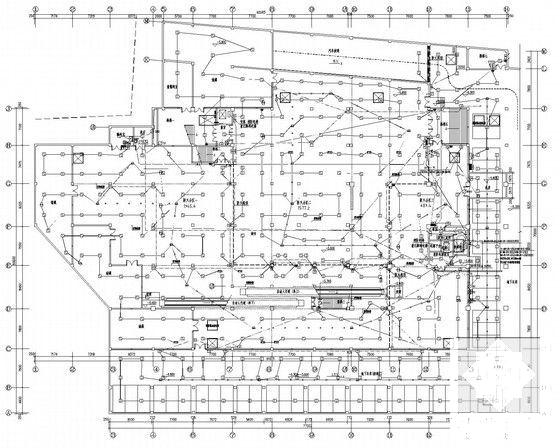

地下室消防报警平面图
商业层动力平面图

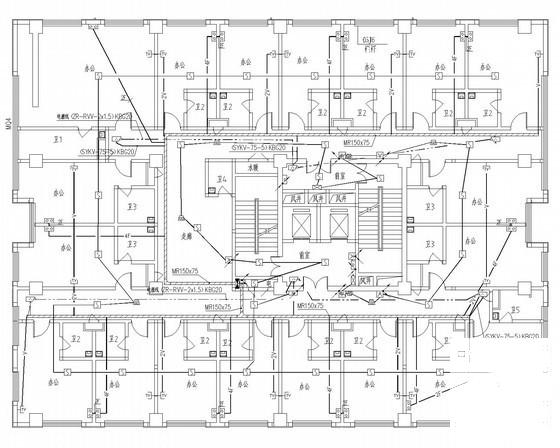

办公层照明平面图
基础接地平面图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：5.86 MB
- 收藏次数：0
-
文件名称：
附件-995856059688669657500.rar
