地下室人防通风工程设计CAD施工图纸(地下1层，)

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：其他
  • 建筑高度类型：单层建筑
  • 建筑设计面积：4988平方米
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：11张
  • 设计年代：近代
  • 设计内容：通风,防排烟,机房
  • 节点大样：管道支吊架
  • 项目所在地：安徽

附件详情

  • 设计说明
  • 图例及设备材料表
  • 人防设备详图
  • 人防地下室平时通风平面
  • 人防地下室战时通风平面
  • 平时送、排风机房大样图
  • 战时送、排风机房大样图
  • 战时柴油电站大样图

附件详情

稿件为安徽某大学研究生公寓和人才周转房地下室人防工程 通风防排烟 设计施工图； 为单一地下室，无地上建筑，面积约4988平方米。该项目人防区域平时为地下汽车库,为三个防火分区.战时为三个乙类常6级二等人员掩蔽所,一个战时柴油电站。

，图纸共11张。

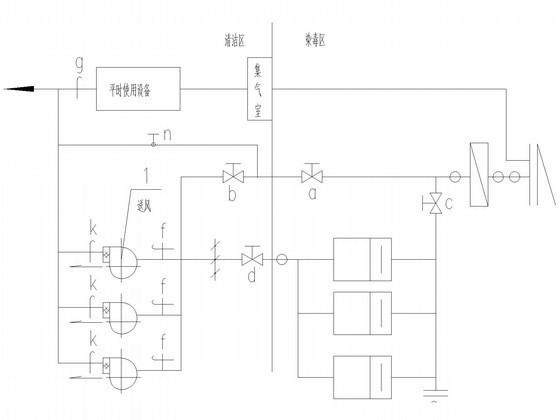

进风口部通风原理图

战时排风机房平面图

战时送风机房平面图

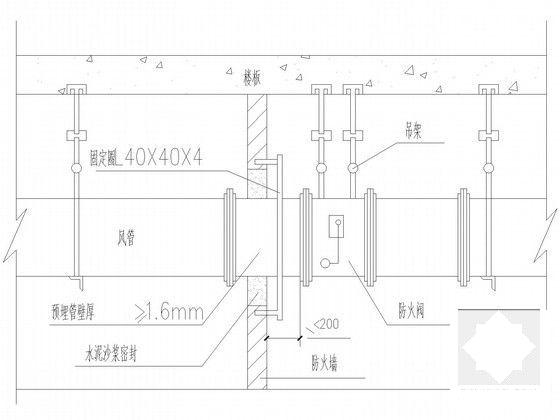

风管穿防火墙大样图

吸收过滤器安装详图

战时柴油电站大样图

地下室人防暖施工图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 1
    第 1 张图
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 2
    第 2 张图
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 3
    第 3 张图
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 4
    第 4 张图
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 5
    第 5 张图
  • 地下室人防通风工程设计CAD施工图纸(地下1层，) - 6
    第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
