上6层住宅楼采暖CAD施工图纸设计（设计说明）
- 建筑类别：住宅建筑
- 建筑高度：多层建筑
- 建筑高度：多层建筑m
- 地上楼层：6
- 设计阶段：施工图设计
- 设计内容：采暖
- 附件设计说明：有
- 采暖系统：散热器热水
- 参考图纸：20张以下
- 设计年代：近代
- 地下室：无
附件详情
- 设计施工说明

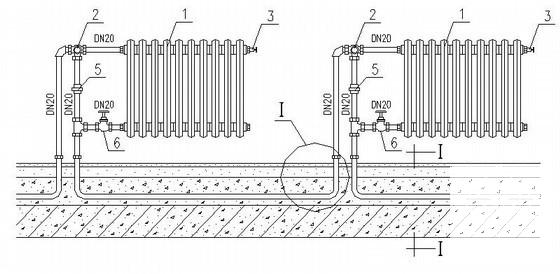

- 散热器连接图

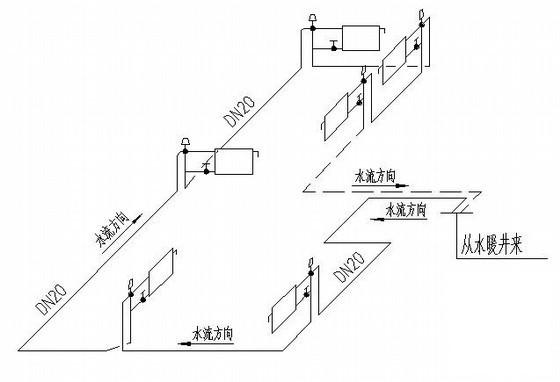

- 单户户内采暖系统图
- 采暖管道入口图
- 采暖平面图

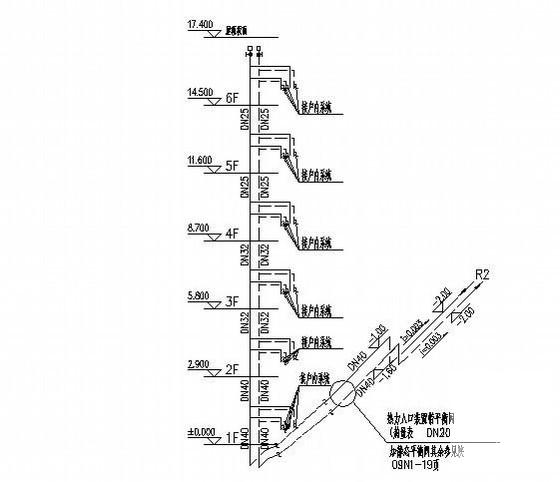

- 采暖系统图

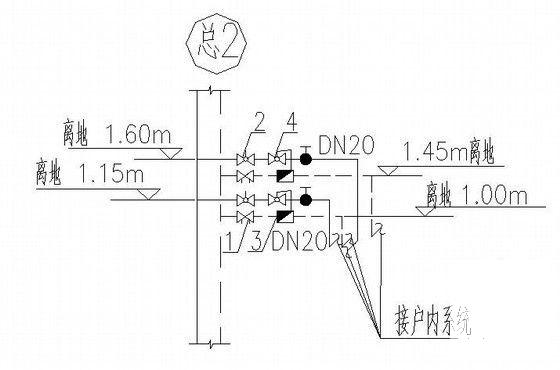

- 管井大样图
附件详情
该项目为西安6层住宅楼采暖系统，该系统采用双管下供下回式。总立管设于管井内，分层设
分户计量
装置，接入每户的采暖系统采用单管水平串联跨越式，配管形式均按详图施工。
图5
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-20
- 评论次数：0
- 浏览次数：0
- 文件大小：0.45 MB
- 收藏次数：0
-
文件名称：
附件-995858605877979850755.rar
