住宅楼地下1层框架结构地下室结构CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 地下室功能:人防
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目是郑州市某住宅楼地下室项目,地上部分为剪力墙结构16层,地下为1层框架结构地下室,抗震设防烈度为7度,核六级、常六级,人防级别为甲类,包括:结构设计总说明,人防地下室基础配筋图,基础详图,人防地下室墙体配筋图,门框墙详图,门框墙详图,人防地下室柱配筋图,人防地下室顶板纵向梁配筋图,人防地下室顶板配筋图,楼梯配筋图,坡道配筋图等共计13张图。
2月。

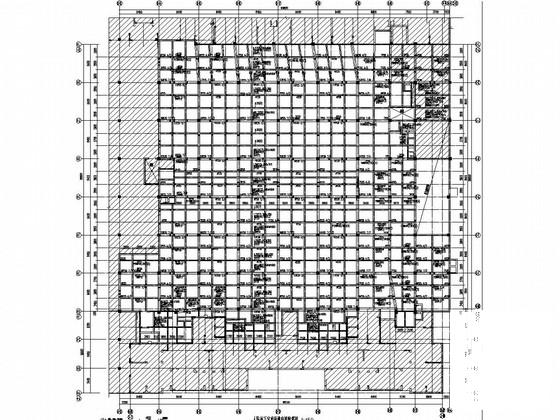

人防地下室顶板横向梁配筋图

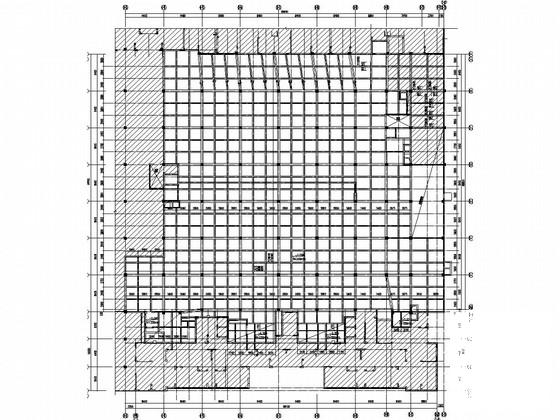

人防地下室顶板配筋图

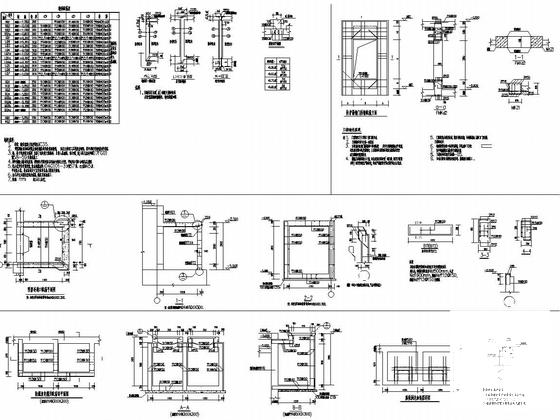

门框墙详图

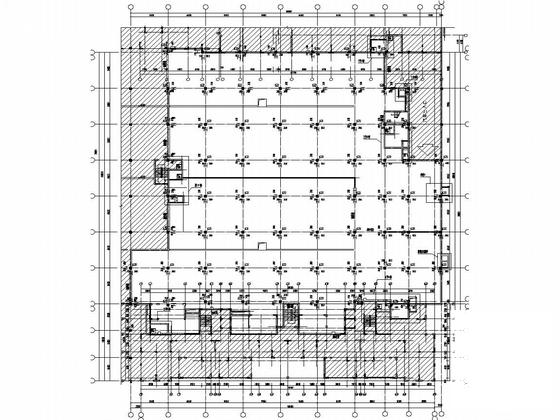

人防地下室柱配筋图

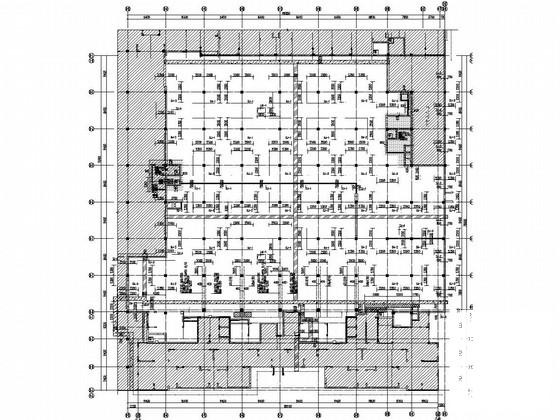

人防地下室墙体配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 1
    第 1 张图
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 2
    第 2 张图
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 3
    第 3 张图
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 4
    第 4 张图
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 5
    第 5 张图
  • 住宅楼地下1层框架结构地下室结构CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
