19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:车库
  • 参考图纸:87张
  • 设计年代:近代

附件详情

该项目为云南昆明地区地下三层,地上十九层剪力墙结构住宅项目,采用全现浇钢筋混凝土框架-剪力墙结构,抗震设防烈度为8度,包括:结构设计总说明,-16.60~13.500约束边缘构件平法施工图,剪力墙连梁配筋类型示意图,楼板错层处剪力墙变截面示意图,71.500~75.200构造边缘构件平法施工图,剪力墙 节点图 ,结构平面图,梁平法施工图等共计87张图。


二层梁平法施工图

约束边缘构件平法施工图

剪力墙节点大样

四层梁平法施工图

十七~十八层梁平法施工图

屋面层梁平法施工图

十~十一层梁平法施工图

六层结构平面图

剪力墙连梁配筋类型示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

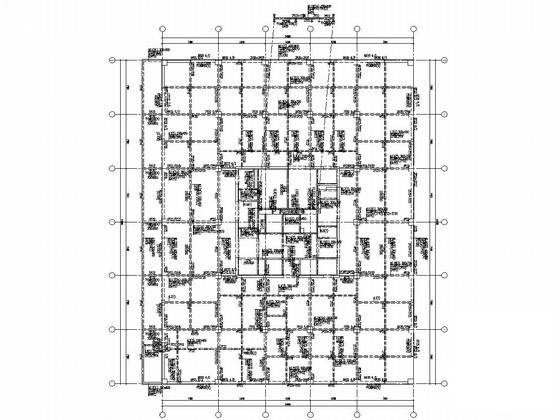

  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 1
    第 1 张图

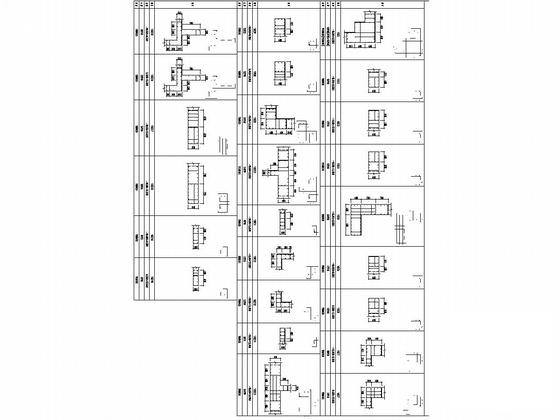

  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 2
    第 2 张图

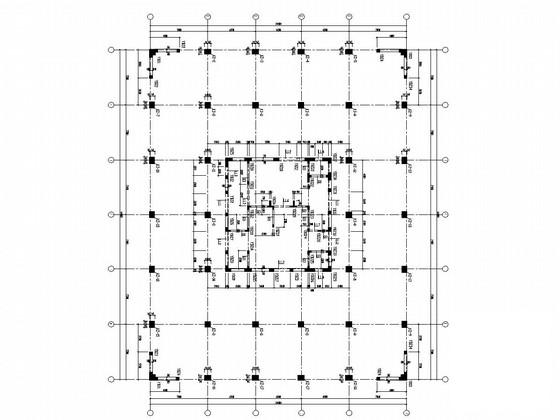

  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 3
    第 3 张图

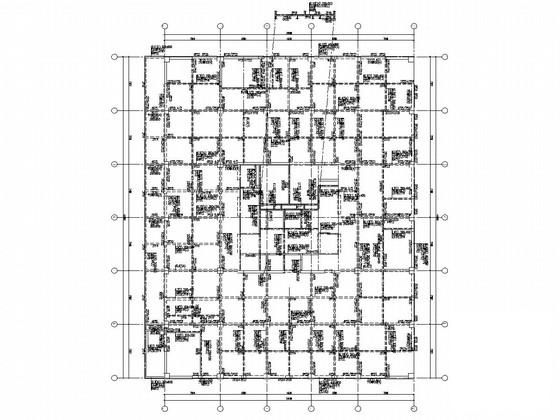

  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 4
    第 4 张图
  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 5
    第 5 张图
  • 19层框架剪力墙结构住宅楼结构施工图纸(三栋)(现浇钢筋混凝土) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
