外墙内框架柱结构地下车库结构图纸(梁平法施工图)

  • 建筑类别:其他
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该项目是安徽某地下车库,采用钢筋混凝土外墙内框架柱(高层部分为剪力墙)结构,抗震设防烈度为7度,包括:地下室 结构设计说明 ,基础平面布置图,地下室底板结构平面图,基础顶~地下室顶框架柱 平面布置图 ,地下室顶梁平法施工图,地下室顶结构平面图,楼梯大样图共计7张图。5月。

基础顶~地下室顶框架柱平面布置图

地下室顶梁平法施工图

地下室顶结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

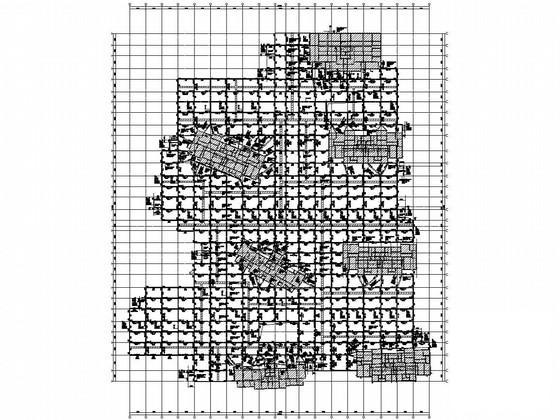

  • 外墙内框架柱结构地下车库结构图纸(梁平法施工图) - 1
    第 1 张图

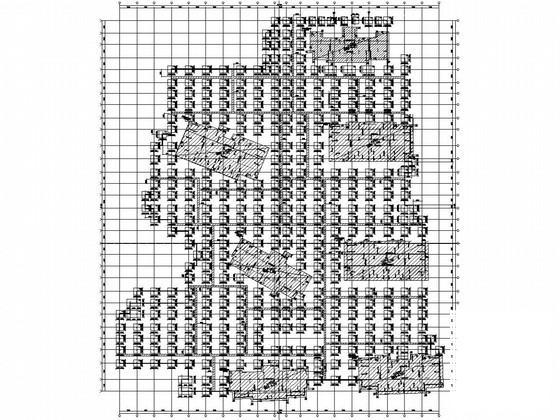

  • 外墙内框架柱结构地下车库结构图纸(梁平法施工图) - 2
    第 2 张图

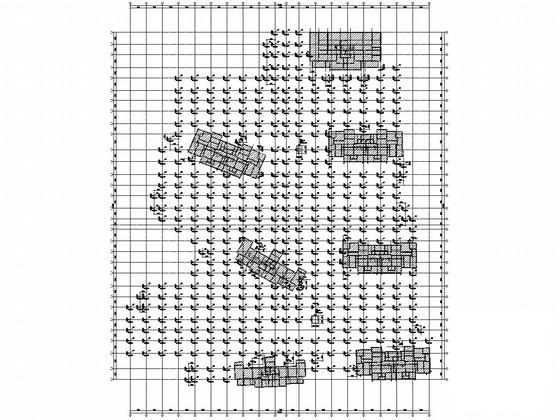

  • 外墙内框架柱结构地下车库结构图纸(梁平法施工图) - 3
    第 3 张图

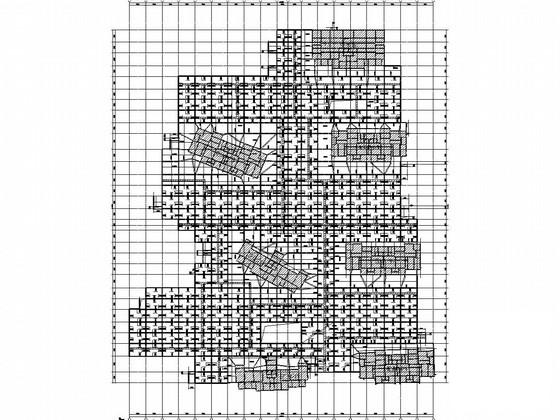

  • 外墙内框架柱结构地下车库结构图纸(梁平法施工图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
