地下1层地上33层剪力墙住宅楼结构CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目为地下1层,地上为33层,其中一层为商业和物管用房,地上部分标准层层高2.9米,建筑设计结构形式:剪力墙结构。
该资料包含:
结构设计总说明、剪力墙结构平面布置及墙柱大样图、剪力墙结构平面布置图、高剪力墙、框架柱结构平面布置图、结构平面图、梁配筋图、屋面层结构平面布置图、屋面层梁配筋图、机房楼面层结构 平面布置图 、机房楼面层梁配筋图、机房屋面层结构平面布置、梁配筋图、结构平面详图、墙身剖面图、 楼梯详图 共31张图纸。


图5

图6

图7

图8

图9

图10

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

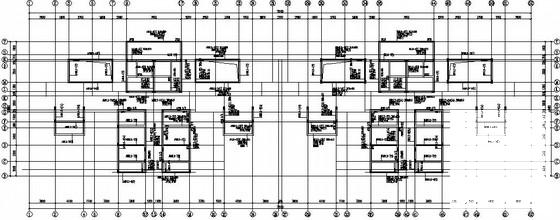

  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 1
    第 1 张图

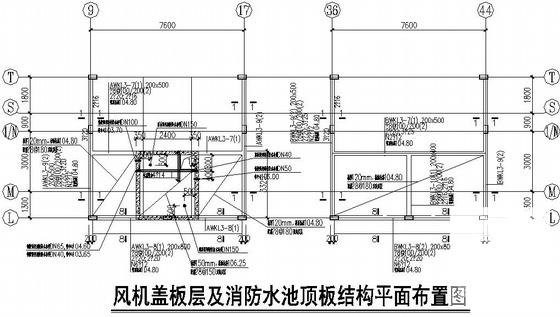

  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 2
    第 2 张图

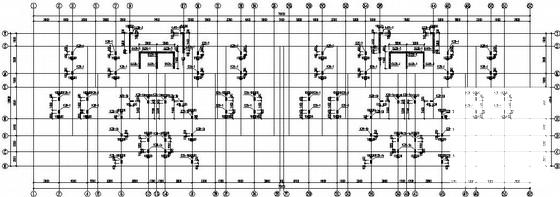

  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 3
    第 3 张图

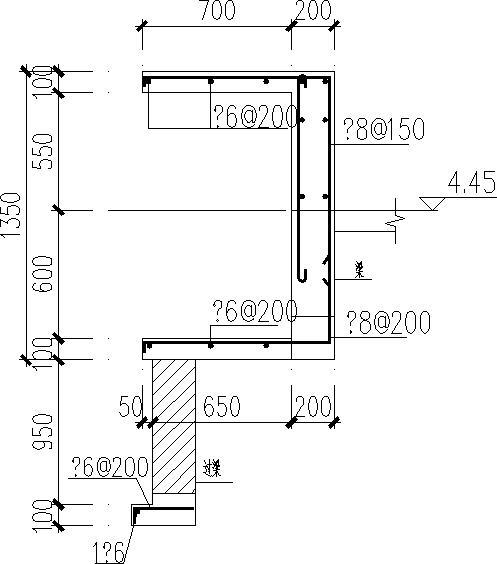

  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 4
    第 4 张图

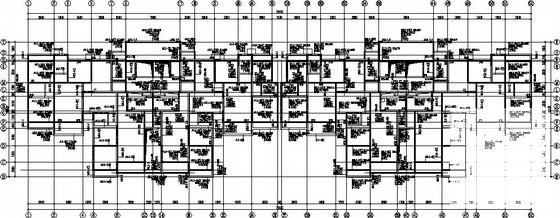

  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 5
    第 5 张图
  • 地下1层地上33层剪力墙住宅楼结构CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
