2层异形柱框架别墅结构CAD施工图纸(八户)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :其它基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.5kN/平方米
  • 地下室功能:车库
  • 参考图纸:17张

附件详情

该项目为二层异形柱框架结构施工图,墩基础,6度抗震设防。包括:结构设计总说明,墩基础平面布置图,基础平面布置图,基础详图,上部结构框架柱 平面布置图 ,梁板配筋图,节点详图, 楼梯详图 等共计17张图纸。

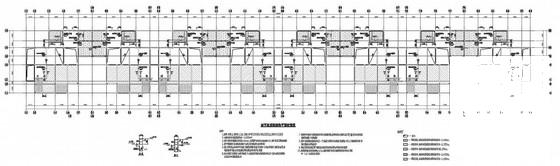

板结构平面布置图

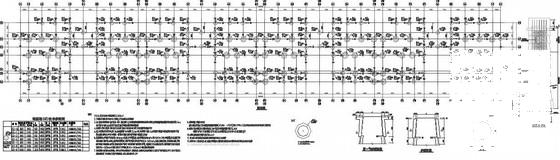

墩基础平面图

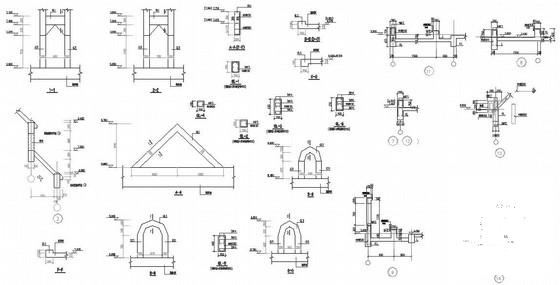

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 2层异形柱框架别墅结构CAD施工图纸(八户) - 1
    第 1 张图
  • 2层异形柱框架别墅结构CAD施工图纸(八户) - 2
    第 2 张图
  • 2层异形柱框架别墅结构CAD施工图纸(八户) - 3
    第 3 张图

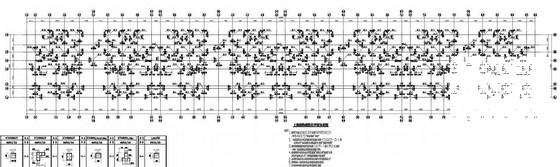

  • 2层异形柱框架别墅结构CAD施工图纸(八户) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
