15层老年公寓框剪结构CAD施工图纸

  • 结构安全等级:二级
  • 参考图纸:22张
  • 建筑类别:文化
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙

附件详情

梁平法施工图、屋顶层梁平法施工图、板平法施工图、屋面层板平法施工图、电梯间顶层梁平法施工图、女儿墙、吊钩详图、YP剖面配筋构造、楼梯间顶层板平法施工图、阳台栏板剖配筋构造、墙、柱平法施工图共22张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

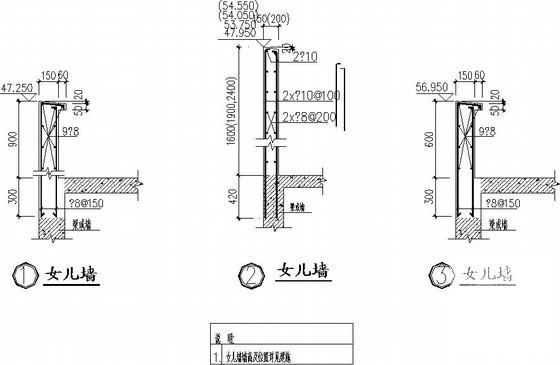

  • 15层老年公寓框剪结构CAD施工图纸 - 1
    第 1 张图

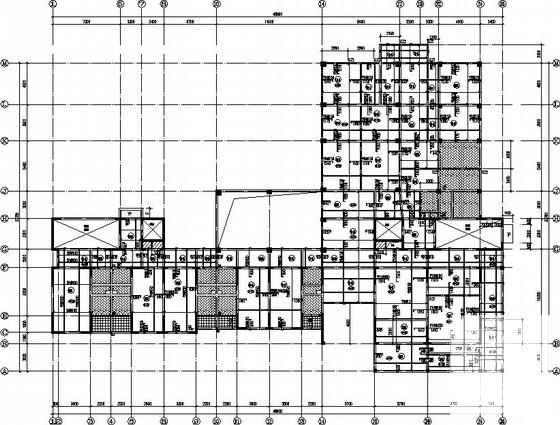

  • 15层老年公寓框剪结构CAD施工图纸 - 2
    第 2 张图

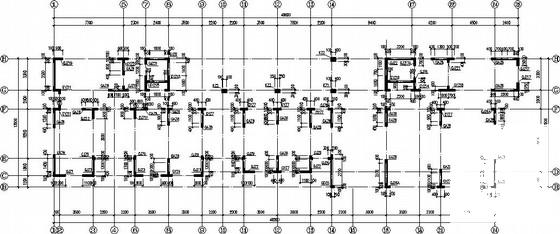

  • 15层老年公寓框剪结构CAD施工图纸 - 3
    第 3 张图
  • 15层老年公寓框剪结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
