3层框架36米跨体育馆结构设计图纸(楼梯配筋图)

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:36m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,基础平面布置图,基础剖面图,地梁配筋图,地沟平面布置图,框架柱平面布置图,特殊部位构造柱 平面布置图 ,板配筋图,梁配筋图,楼梯配筋图等
共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

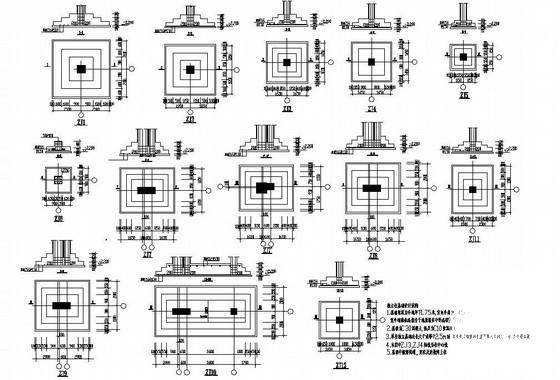

  • 3层框架36米跨体育馆结构设计图纸(楼梯配筋图) - 1
    第 1 张图

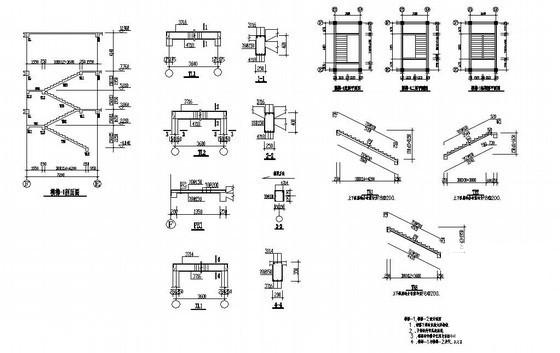

  • 3层框架36米跨体育馆结构设计图纸(楼梯配筋图) - 2
    第 2 张图
  • 3层框架36米跨体育馆结构设计图纸(楼梯配筋图) - 3
    第 3 张图
  • 3层框架36米跨体育馆结构设计图纸(楼梯配筋图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
