18层层商住综合楼电气CAD图纸
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：21822.2平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、配电箱系统图
- 三、弱电及 火灾自动报警系统 图
- 四、接地平面图
- 五、照明平面图
- 六、屋顶 防雷平面图
- 七、 弱电平面图
- 八、照明大样图
附件详情
本稿件为某33层商住综合楼全套电气图纸。工程面积21822.2平方米，高度54.2米，地上18层，地下一层。电气设计包括：配电设计、照明、弱电系统、火灾自动报警系统、防雷接地系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

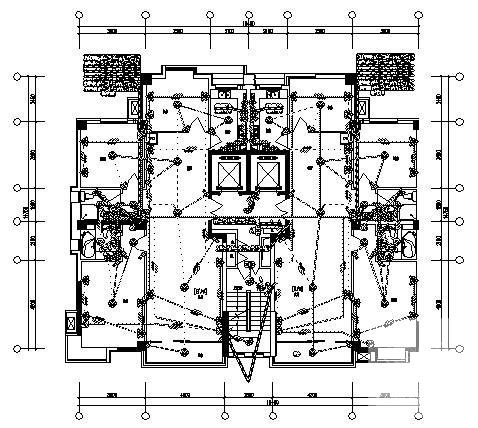

第 1 张图 -

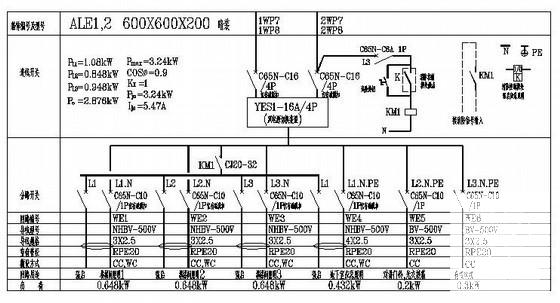

第 2 张图 -

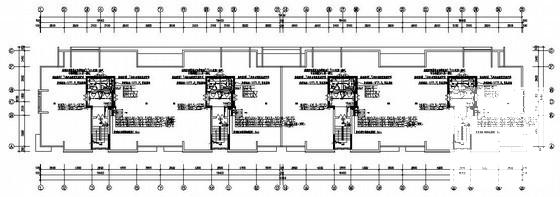

第 3 张图 -

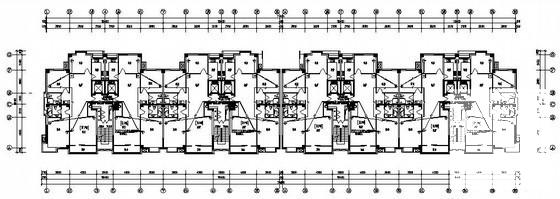

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：6.11 MB
- 收藏次数：0
-
文件名称：
附件-995856790907587709698.rar
