单层冷库电气CAD施工图纸(消防设计说明)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢结构
  • 建筑设计面积:4519平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 强电设计: 供配电系统 , 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计: 火灾自动报警系统

附件详情

该项目为大型冷库项目,地上一层;建筑高度为:16米(建筑板顶标高);总建筑设计面积:4519平方米;该项目结构型式为钢结构,混凝土柱下独立基础;建筑类型为丙2类冷库,耐火等级为二级。
该项目用电负荷等级为二级,采用一路0.4KV市电,一路柴油发电电源供电。该项目采用集中报警系统,在穿堂内设置智能型感烟探测器;在冷库内设置空气采样探测器。
内容包括:强弱电设计说明,配电箱系统图,动力平面图, 照明平面图 ,消防设计说明,消防平面图。


大型冷库接地平面图

大型冷库配电箱系统图

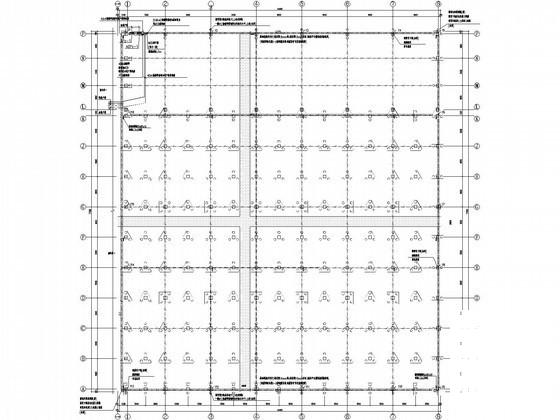

大型冷库照明平面图

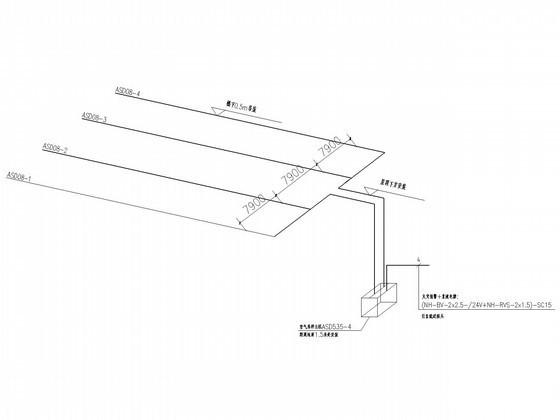

大型冷库吸气式感烟火灾探测器主机屋顶下安装示意图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 单层冷库电气CAD施工图纸(消防设计说明) - 1
    第 1 张图
  • 单层冷库电气CAD施工图纸(消防设计说明) - 2
    第 2 张图
  • 单层冷库电气CAD施工图纸(消防设计说明) - 3
    第 3 张图
  • 单层冷库电气CAD施工图纸(消防设计说明) - 4
    第 4 张图
  • 单层冷库电气CAD施工图纸(消防设计说明) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
