带32吨和20吨行车钢结构厂房结构图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:15张

附件详情

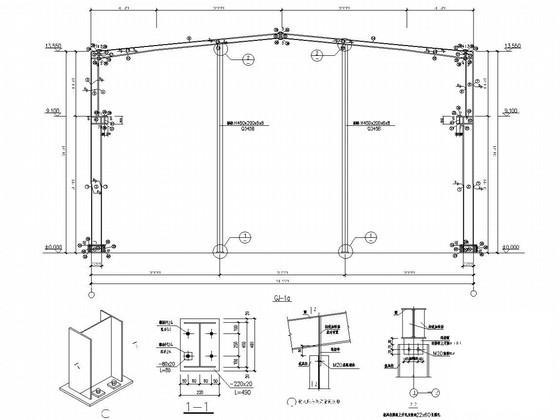

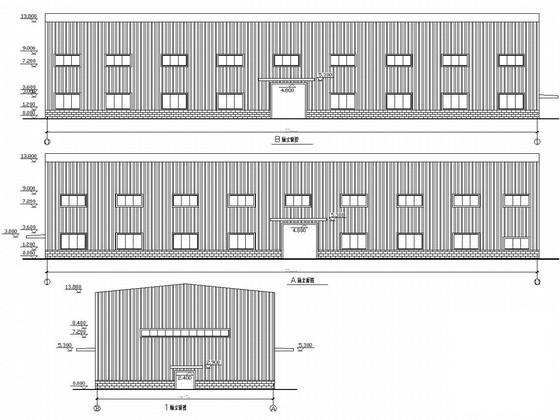

该项目是门式刚架结构厂房项目,32吨和20吨行车组合计算,抗震设防烈度为6度,包括:钢结构设计施工总说明,底层平面图,屋顶排水图,立面图,剖面图,预埋锚栓布置图,屋面结构布置图,吊车梁平面结构布置图,屋面檩条布置图,柱间支撑布置图,刚架图,制动桁架图等共计15张图。

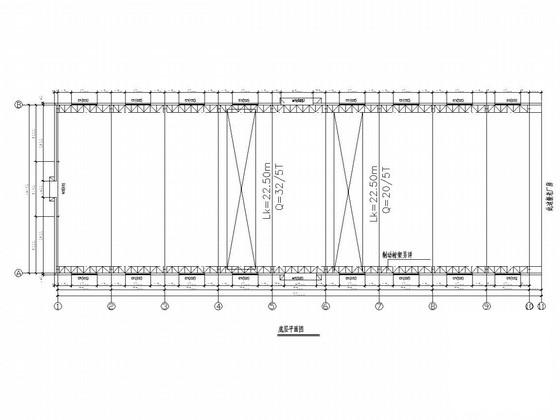

底层平面图

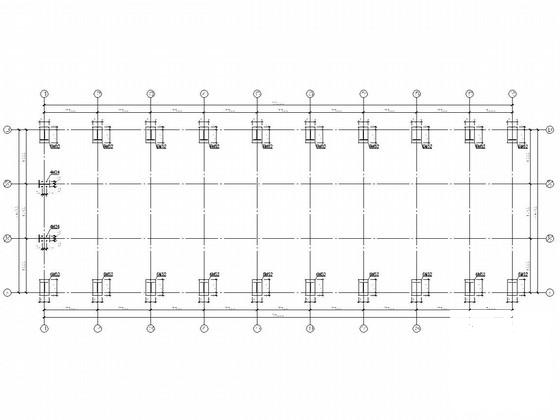

预埋锚栓布置图

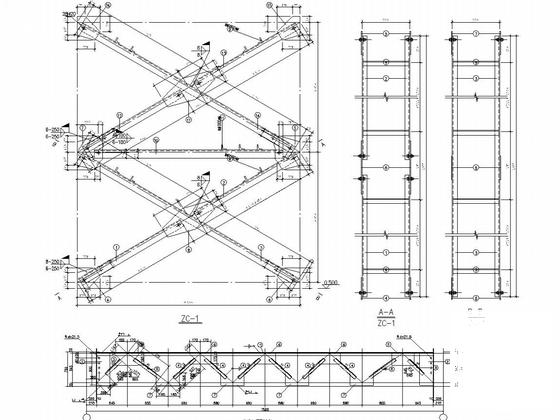

制动桁架图

屋面檩条布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 带32吨和20吨行车钢结构厂房结构图纸 - 1
    第 1 张图
  • 带32吨和20吨行车钢结构厂房结构图纸 - 2
    第 2 张图
  • 带32吨和20吨行车钢结构厂房结构图纸 - 3
    第 3 张图
  • 带32吨和20吨行车钢结构厂房结构图纸 - 4
    第 4 张图
  • 带32吨和20吨行车钢结构厂房结构图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
