81种门窗幕墙玻璃动态施工图纸块(玻璃幕墙)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 幕墙面板材料:玻璃幕墙

附件详情

1、作用:提高门窗幕墙玻璃节点绘制效率;
2、功能:通过拖动图块夹点,进行玻璃图块横向拉伸、剖切点划线双向拉伸两项功能;
3、内容:常规玻璃规格总计6类81种:单玻8种;双玻夹胶10种;三玻夹胶5种;双玻中空20种;三玻中空9种;中空夹胶29种;
4、将根据应用逐渐扩充种类。

双玻中空

三玻中空

中空夹胶

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

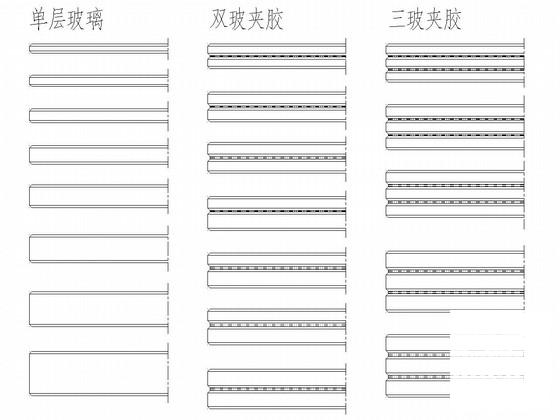

  • 玻璃幕墙施工图纸 - 1
    玻璃幕墙施工图纸 - 1

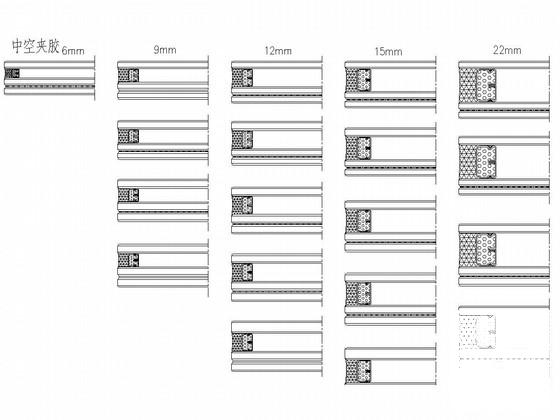

  • 玻璃幕墙施工图纸 - 2
    玻璃幕墙施工图纸 - 2

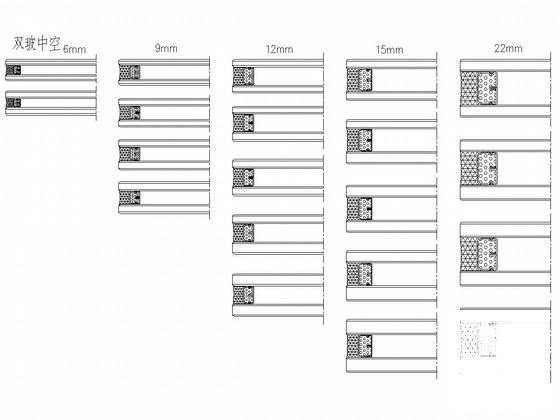

  • 玻璃幕墙施工图纸 - 3
    玻璃幕墙施工图纸 - 3

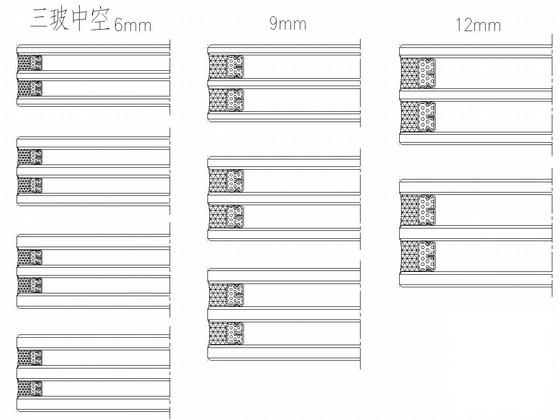

  • 玻璃幕墙施工图纸 - 4
    玻璃幕墙施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
