国内5层职工住宅楼小区电气设计CAD施工图纸(综合布线系统)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,综合布线系统,有线电视和卫星接收系统

附件详情

该项目共由三栋建筑组成,三栋建筑全部为多层住宅楼;1#共六层,建筑物高度为16.7米,2#及3#楼共七层,建筑物总高度19.4米,该项目共计144户,按每户6KW计算,总需要容量为864KW。其中1#楼部分为配套公建。本建筑属于三类民用建筑。
设计范围包括:低压配电系统、 照明系统 防雷接地 系统、有线电视系统、可视对讲系统、综合布线系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

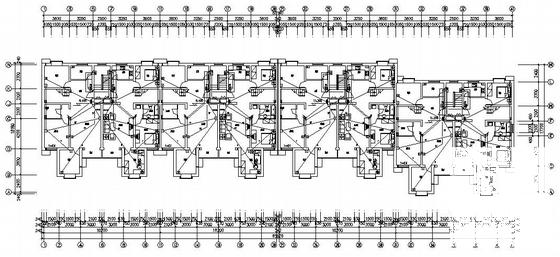

  • 国内5层职工住宅楼小区电气设计CAD施工图纸(综合布线系统) - 1
    第 1 张图

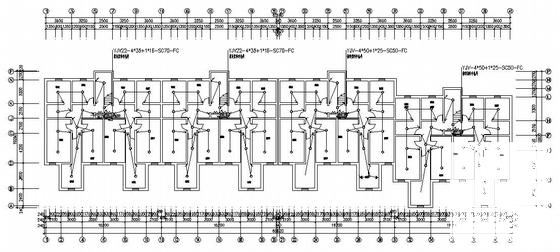

  • 国内5层职工住宅楼小区电气设计CAD施工图纸(综合布线系统) - 2
    第 2 张图

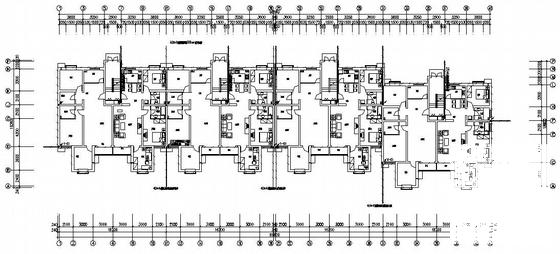

  • 国内5层职工住宅楼小区电气设计CAD施工图纸(综合布线系统) - 3
    第 3 张图

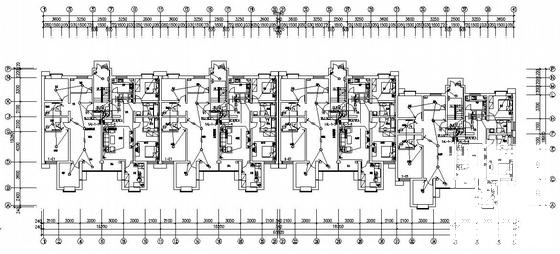

  • 国内5层职工住宅楼小区电气设计CAD施工图纸(综合布线系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
