24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:24m
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:20张

附件详情

该项目是24米跨门式钢架结构、33米跨屋面钢梁厂房,抗震设防烈度为6度,独立基础。
结构设计总说明、基础平面布置图、基础大样、模板与配筋图、柱平面布置图、柱起吊点、翻身点示意图、屋架上弦支撑构件编号图、下弦支撑构件编号图、屋面结构布置图、柱间支撑及圈梁、天窗屋面布置图、天窗结构 平面布置图 、柱顶连接件及屋面构件布置图、屋面檩条布置及檩条详图、钢架材料图及节点详图、钢屋架详图共20张图纸

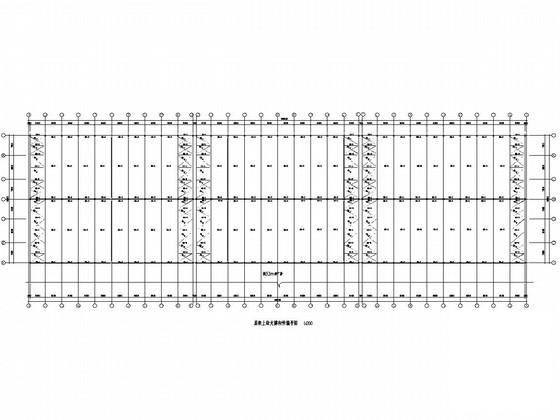

屋架上弦支撑构件编号图

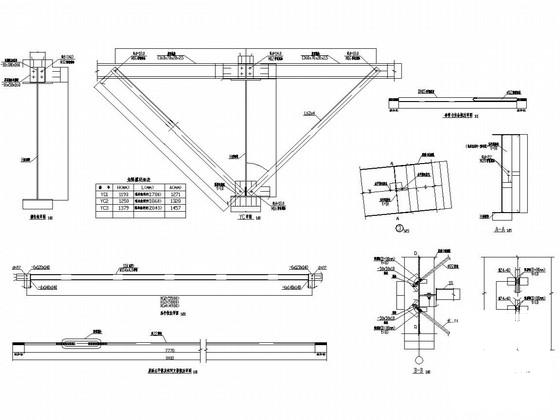

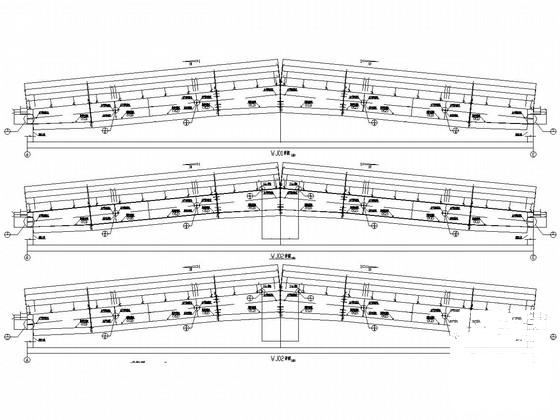

钢架材料图及节点详图

基础平面布置图

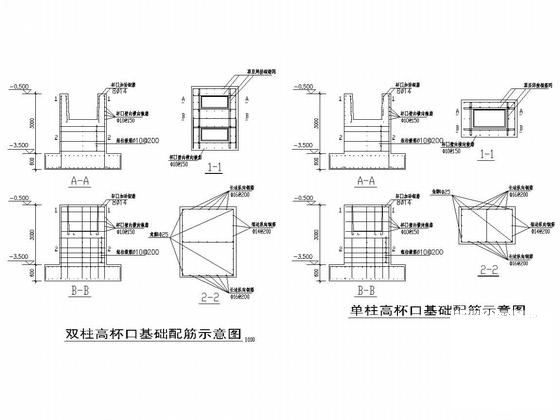

基础大样

模板与配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 1
    第 1 张图
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 2
    第 2 张图
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 3
    第 3 张图
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 4
    第 4 张图
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 5
    第 5 张图
  • 24米跨门式钢架结构厂房结构图纸(33米跨屋面钢梁) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
