制剂厂区两层车间电气设计CAD施工图纸(爆炸危险)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 负荷等级:三级
  • 强电 设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为沈阳某药厂制剂厂区两层车间新建糖衣片生产线,厂房内大部分区域为洁净工作区域,局部有爆炸危险区域,介质为乙醇,其余环境为一般工作区域。
设计范围包括:配电系统、动力配电、 照明系统 、接地系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

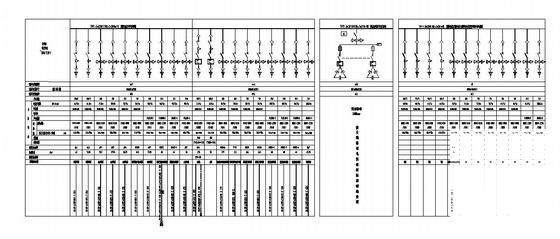

  • 制剂厂区两层车间电气设计CAD施工图纸(爆炸危险) - 1
    第 1 张图

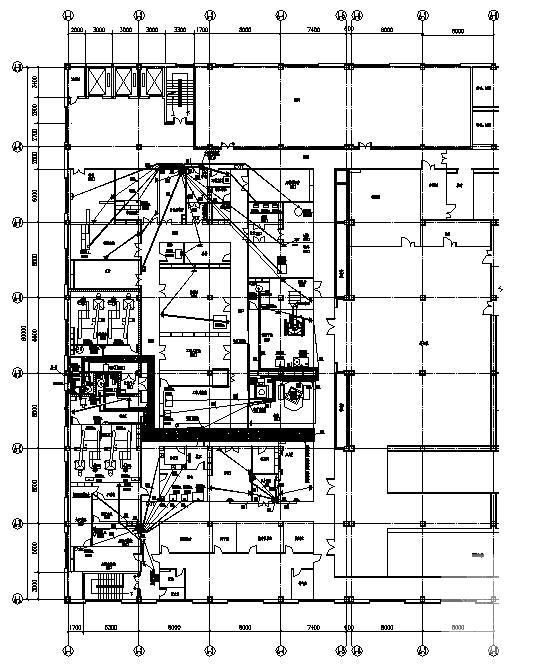

  • 制剂厂区两层车间电气设计CAD施工图纸(爆炸危险) - 2
    第 2 张图

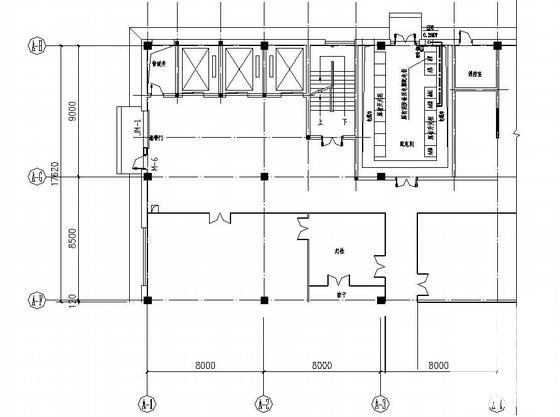

  • 制剂厂区两层车间电气设计CAD施工图纸(爆炸危险) - 3
    第 3 张图

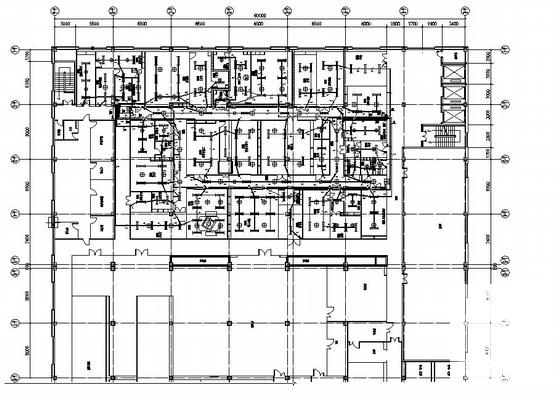

  • 制剂厂区两层车间电气设计CAD施工图纸(爆炸危险) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
