5层办公大楼电气设计CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4244.18平方米
  • 建筑地上层数:5层
  • 参考图纸:18张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、低压配电系统图
  • 三、弱电系统图
  • 四、竖向配电系统图
  • 五、 配电箱系统
  • 六、 照明平面图
  • 七、插座动力平面图
  • 八、 弱电平面图
  • 九、防雷接地平面图

附件详情

本稿件是某五层办公大楼电气施工图纸,建筑为政府办公楼主楼,总建筑面积4244.18平方米,建筑高度20.55米,主要功能房间为会议室及办公室。
电气设计主要包含低压配电系统设计、配电箱系统设计、照明灯具布置、插座动力系统设计、电话系统设计、有线电视系统设计、综合布线系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

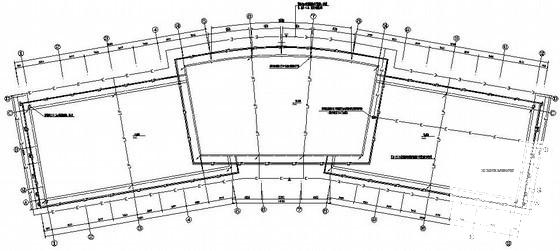

  • 5层办公大楼电气设计CAD施工图纸 - 1
    第 1 张图

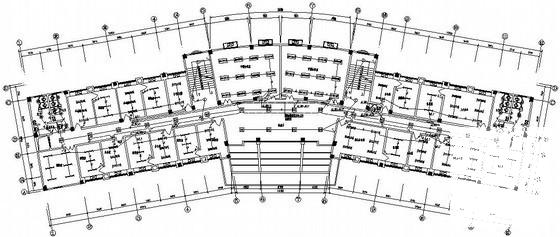

  • 5层办公大楼电气设计CAD施工图纸 - 2
    第 2 张图

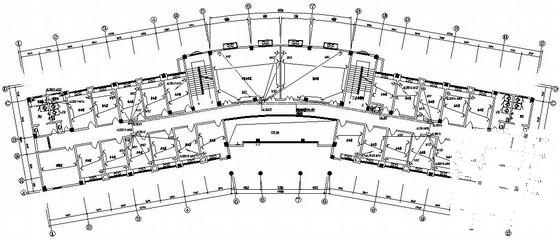

  • 5层办公大楼电气设计CAD施工图纸 - 3
    第 3 张图

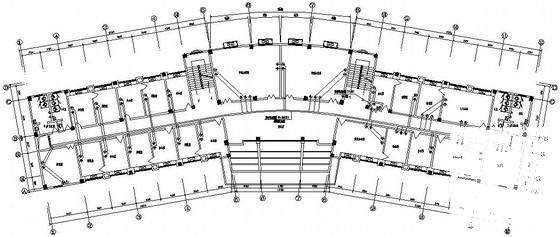

  • 5层办公大楼电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
