18层商业大厦给排水CAD施工图纸(泡沫—水喷淋系统)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:79000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:74张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,厨房,卫生间
  • 项目所在地:广东

附件详情

  • 给水排水设计说明
  • 污水管道系统图
  • 塔楼消火栓给水管道系统图
  • 高区给水管道系统图
  • A栋雨水、废水管道系统图
  • 裙房雨水管道系统图
  • 裙房消火栓给水管道系统图
  • 中区给水管道系统图
  • 低区给水管道系统图
  • 喷淋给水系统图
  • A栋屋顶花架平面图
  • A栋屋顶平面图
  • A栋十二,十四,十六,十八层平面图
  • A栋十一,十三,十五,十七层平面图
  • A栋七~十层平面图
  • A栋六层平面图
  • B栋七层平面图
  • B栋六层平面图
  • B栋八~十八层平面图
  • B栋屋顶平面图
  • B栋局部平面图
  • B栋屋顶水箱平面图
  • 五层给排水平面图
  • 二层给排水平面图
  • 一层给排水平面图
  • 地下一层给排水平面图
  • 地下水池泵房放大平面图
  • 泵房主要设备材料表
  • 泵基础详图
  • 厨房、卫生间给排水管道系统图
  • 厨房、卫生间放大平面图
  • 集水坑

附件详情

该项目位于广东,总建筑面积为79000余平方米,地下一层,为车库及设备用房;地面十八层,一~五为商场,六层及以上各层为住宅。建筑防火高度64.2m,为一类商住楼。本专业设计内容有生活给水系统.污水系统.雨水排水系统.消火栓给水及自动喷水灭火系统。气体消防由甲方委托具有消防部门颁发的设计安装许可证的专业公司设计。
,共74张图。

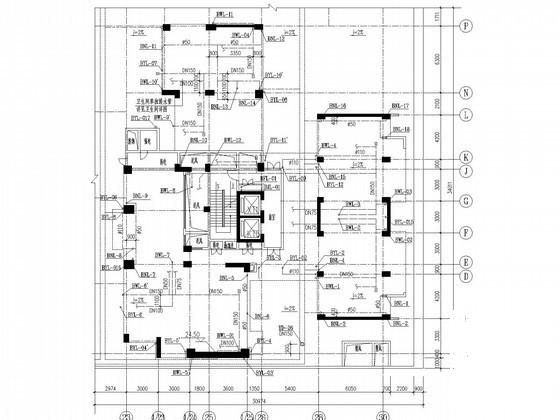

五层给排水平面图(二)

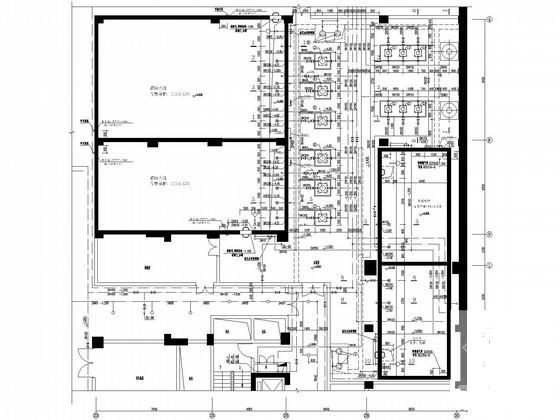

地下水池泵房放大平面图

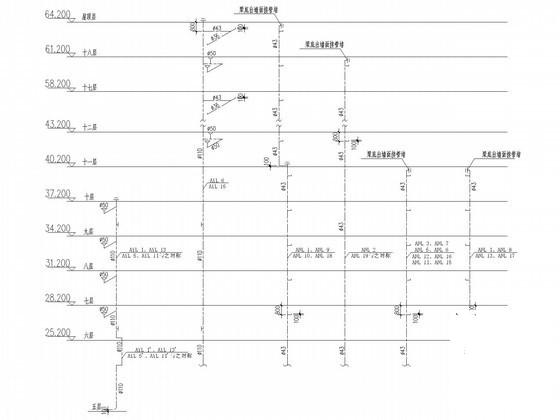

低区给水管道系统图(二)

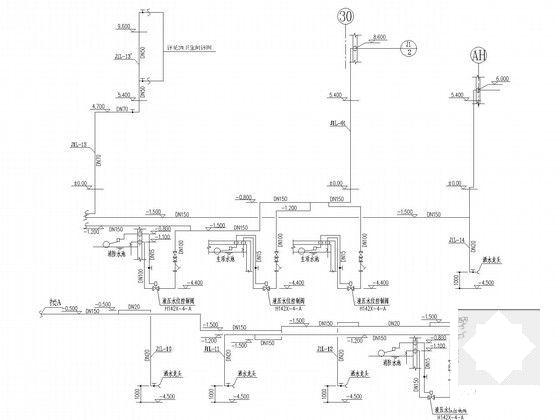

A栋雨水、废水管道系统图(四)
