11层宾馆给排水CAD施工图纸（水喷雾灭火）

资料简介
赚取积分

附件设计说明：有
建筑类别：宾馆,酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：11层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：江西

附件详情

设计总说明
设备材料表
生活给水系统图
生活热水系统图
消火栓给水系统图
喷淋给水系统图
喷雾给水系统图
排水系统图
底层平面图
二层平面图
三层平面图
四层平面图
五—十层平面图
十一层平面图
屋顶平面图
卫生间大样图
消防及生活水池、泵房大样图
电梯及泵房集水池大样图

附件详情

该项目位于江西，为十一层酒店，本图为给水排水管道工程的设计，包括生活给水（含热水给水）系统、消火栓给水系统、自动喷淋、水喷雾灭火给水系统及生活排水系统等。其中生活给水流量为：16L/S，室内消火栓给水流量为：20L/S，室外消火栓给水流量为：20L/S，消防喷淋给水流量为：28L/S。管网试验压力为:生活给水管网1.05MPa、消火栓及喷淋喷雾灭火给水管网1.4MPa.
，共17张图。

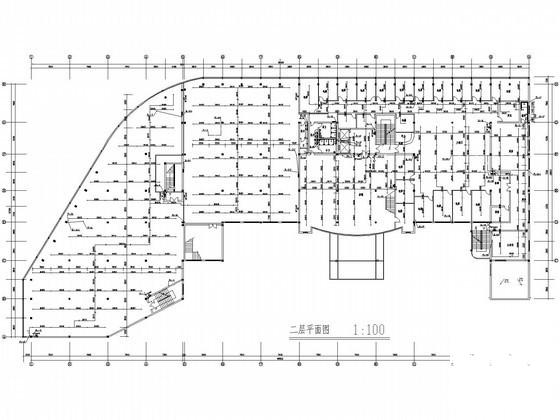

二层平面图

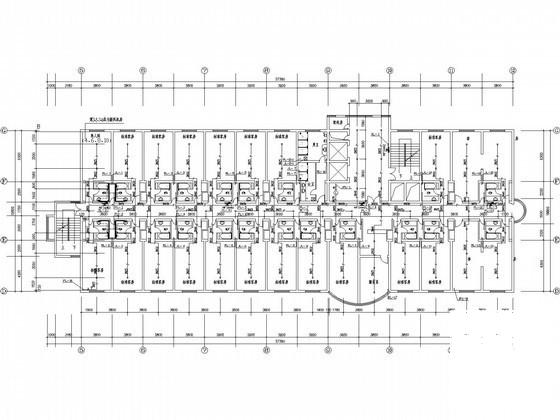

五—十层平面图

喷淋给水系统图

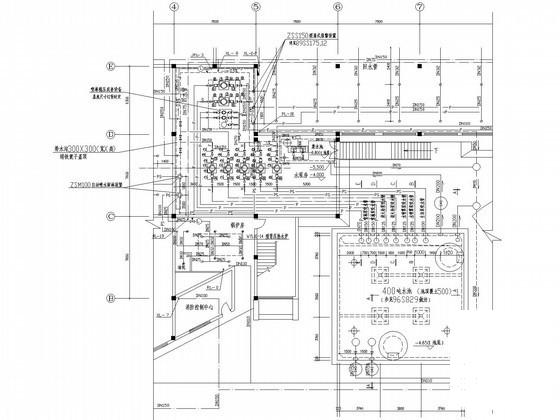

消防及生活水池、泵房大样图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
