6530平米6层住宅楼水暖施工图纸

  • 建筑类别:住宅
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 出图日期:2010
  • 建筑设计面积:6530.66平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,热水,消火栓

附件详情

1 该资料包括建筑红线以内的给水排水及小型给水排水构筑物设计。该项目为单元式住宅楼地上六层地下一层,为二类居住建筑。建筑总面积6530.66平方米 ,建筑高度18.20m。该项目设有生活给水系统、生活热水系统、生活污水系统、移动式灭火器。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

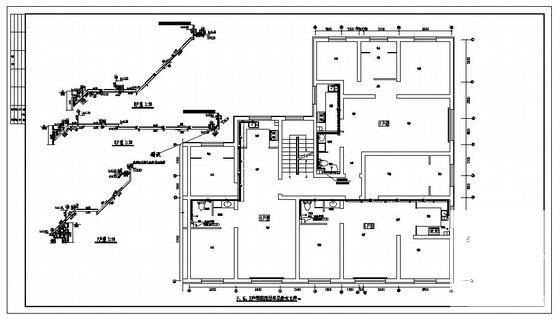

  • 水暖施工图纸 - 1
    水暖施工图纸 - 1

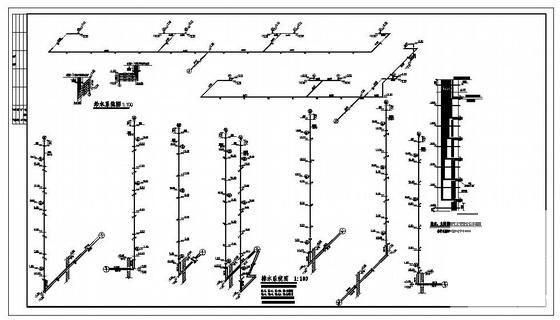

  • 水暖施工图纸 - 2
    水暖施工图纸 - 2

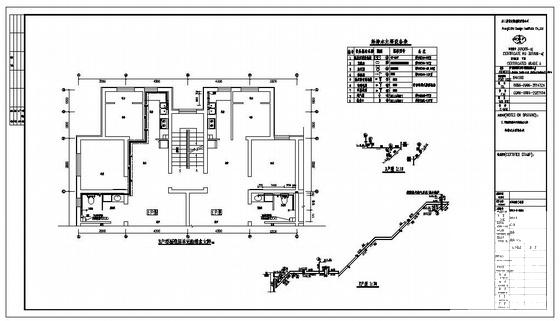

  • 水暖施工图纸 - 3
    水暖施工图纸 - 3

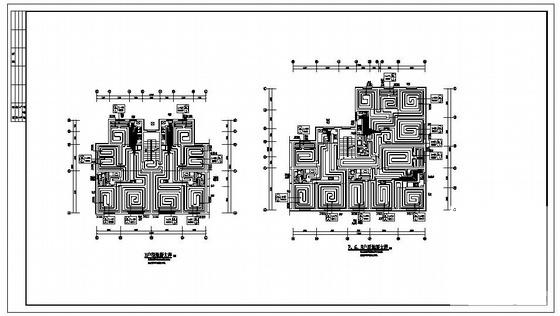

  • 水暖施工图纸 - 4
    水暖施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
