9层养老服务中心给排水CAD施工图纸(标准设计图集)

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,医疗
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：13657平方米
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站,水池
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：25
大样节点：泵房,卫生间
热水供应方式：集中热水供应
项目所在地：四川

附件详情

资料目录选用标准设计图集目录
设计说明

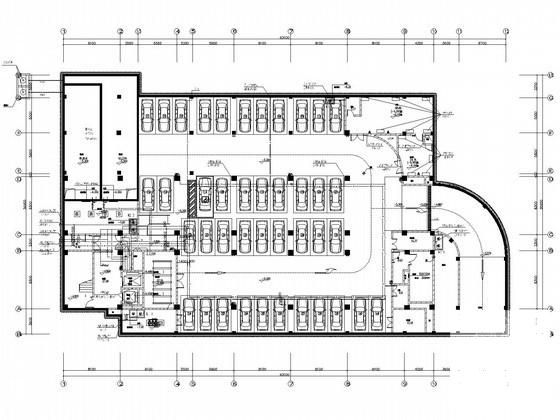

地下室平面图
一层平面图
二层平面图
三层平面图
四层平面图
五~九层平面图
屋顶平面图
地下室自喷平面图
一层自喷平面图
二层自喷平面图
三层自喷平面图
四层自喷平面图
五~九层自喷平面图
给水干管系统图
热水干管系统图
消火栓系统图
自喷系统图
排水系统图
生活水泵房及消防水泵房大样图
热水机房大样及接管系统图
消防水泵房接管系统图
生活水泵房给水系统图

附件详情

项目概要：该项目位于四川。总建筑面积约：13657平方米。地上部分由一栋高约33.6m，地下室一层为消防水池和水泵房和车库，地上9层用于养老和办公。
设计范围：该项目室内及室外用地红线范围内的给水系统、热水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、自动喷水灭火系统、以及建筑灭火器配置。
，共计23张图纸；

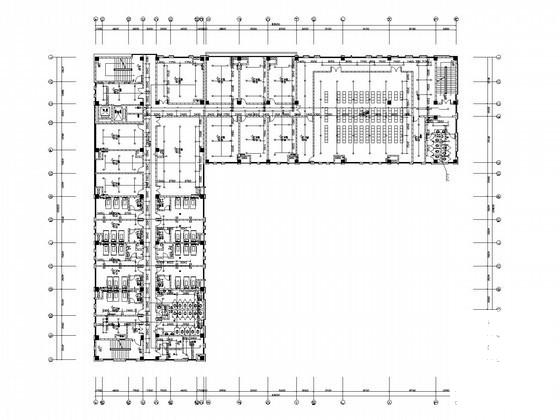

三层自喷平面图

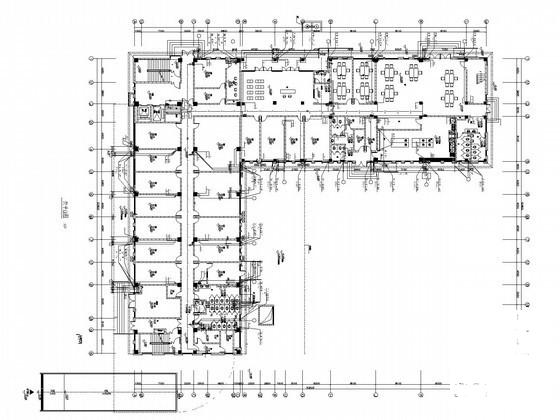

一层平面图

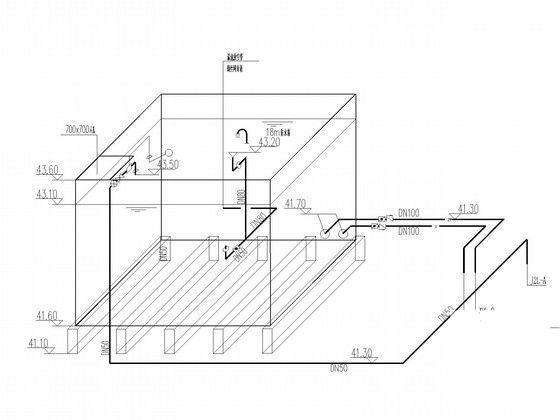

屋顶消防水箱接管系统图

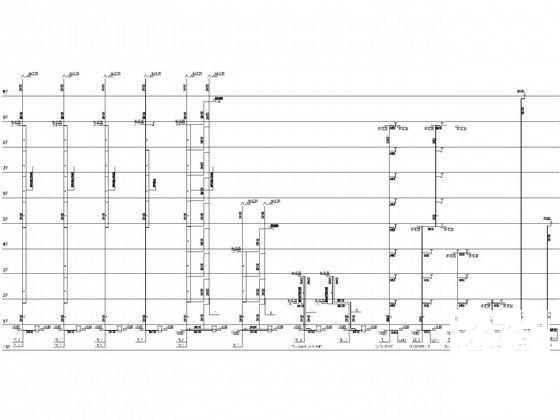

污水、雨水及空调冷凝水系统图

消火栓系统图

给水及热水干管系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
