5层大型生活广场给排水CAD施工图纸(虹吸雨水)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水,压力排水,虹吸雨水(满管)
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):30
  • 特殊系统:虹吸雨水,压力排水
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置

附件详情

  • 给排水设计说明
  • 材料表
  • 裙房给水系统图
  • 2#、3#塔楼给水系统图
  • 4#、5#塔楼给水系统图
  • 消火栓系统图
  • 喷淋系统图
  • 污水系统图
  • 雨水系统图
  • 负二层集水井排水系统图
  • 泵房平面大样图
  • 设备表及设备控制要求
  • 负二层给排水平面图
  • 车库集水坑大样图
  • 负一层给排水平面图
  • 裙房卫生间大样图
  • 一层给排水平面图
  • 二层给排水平面图
  • 住宅一层给排水平面图
  • 住宅一层厨卫大样图
  • 住宅二至四层给排水平面图
  • 住宅二至五层厨位大样图
  • 住宅五层给排水平面图
  • 住宅跃层给排水平面图
  • 住宅跃层厨卫大样图
  • 屋面给排水平面图
  • 屋顶水箱配管图

附件详情

该项目为大型生活广场项目,包含住宅楼以及裙房、塔楼。地下负2层,地上5层含跃层。设计范围包括生活冷水系统、消火栓及喷淋系统、配电房采用自动无管网SDE灭火装置消防。各层按图布置MFZL5型手提式磷酸铵盐灭火器。污废水: 污水立管采用有条件处采用专用通气管、器具通气管。其余在保证排水量负荷的情况下采用伸顶通气管,立管出户后接入化粪池。地下室设集水井及污水泵。屋面雨水采用有组织排水。
,共20张图。

一层给排水平面图

住宅一层给排水平面图

消火栓系统图

泵房平面大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

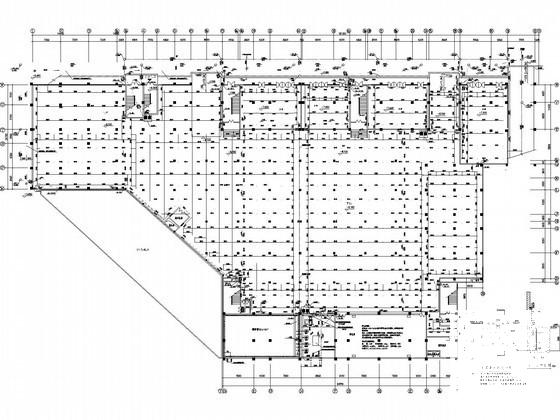

  • 5层大型生活广场给排水CAD施工图纸(虹吸雨水) - 1
    第 1 张图
  • 5层大型生活广场给排水CAD施工图纸(虹吸雨水) - 2
    第 2 张图
  • 5层大型生活广场给排水CAD施工图纸(虹吸雨水) - 3
    第 3 张图
  • 5层大型生活广场给排水CAD施工图纸(虹吸雨水) - 4
    第 4 张图
  • 5层大型生活广场给排水CAD施工图纸(虹吸雨水) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
