大型铸造车间电气设计CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:56605.48平方米
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:黑龙江
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全

附件详情

  • 1、电气设计说明
  • 2、变配电系统设计
  • 3、 配电箱系统
  • 4、照明电气平面图
  • 5、天窗风机配电平面图
  • 6、可燃气体报警平面图
  • 7、屋顶 防雷平面图
  • 8、基础接地平面图

附件详情

该附件是某大型铸造车间电气施工图纸,建筑高度为29.15米(女儿墙顶至室外地坪),总建筑面积约56605.48平方米。厂房部分建筑设计结构形式为钢结构格构柱,钢屋架;生产辅房建筑设计结构形式为钢筋混凝土框架,本建筑物属于丁类为车间。
电气设计包括主厂房配电系统设计、照明灯具布置、插座动力系统设计、主厂房通风配电、防雷接地等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

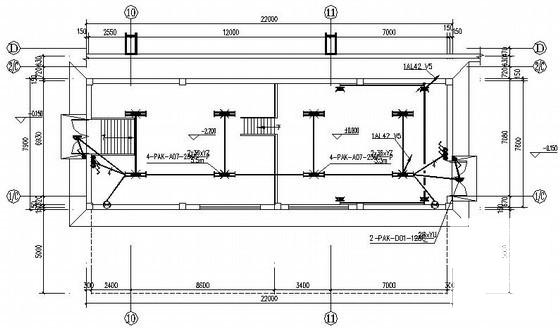

  • 大型铸造车间电气设计CAD施工图纸 - 1
    第 1 张图

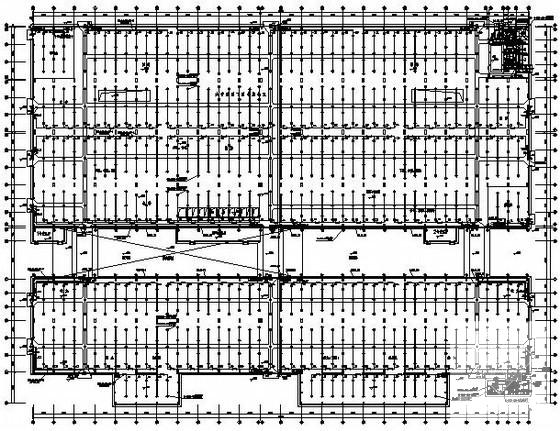

  • 大型铸造车间电气设计CAD施工图纸 - 2
    第 2 张图

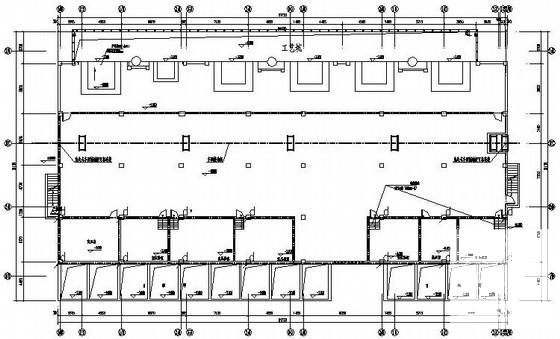

  • 大型铸造车间电气设计CAD施工图纸 - 3
    第 3 张图

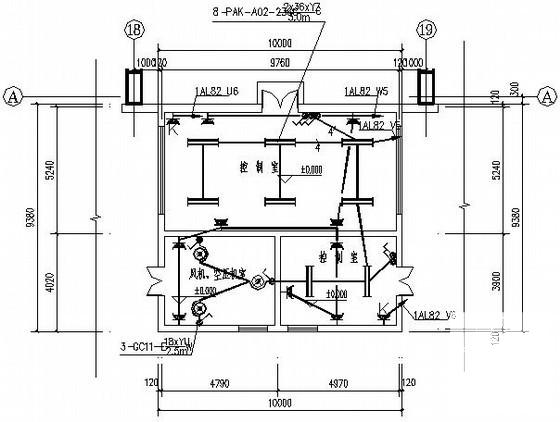

  • 大型铸造车间电气设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
