I类地下车库给排水CAD施工图纸(自喷系统原理图)

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:16116平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 供水设备:水泵站
  • 排水技术:压力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 大样节点:泵房,集水坑,设备房布置
  • 项目所在地:安徽

附件详情

  • 目录
  • 地下二层给排水平面图
  • 地下一层给排水平面图
  • 地下二层自喷平面图
  • 地下一层自喷平面图
  • 水泵房消火栓给水系统图
  • 水泵房自喷给水原理图
  • 水泵房生活给水干管系统图
  • 地下室集水井排水系统图
  • 地下一层消火栓给水系统图
  • 地下二层消火栓给水系统图
  • 水泵房消火栓系统管道透视图
  • 水泵房 平面布置图
  • 主要材料表
  • 水泵房设备定位图
  • 水泵房自喷系统管道透视图
  • 喷头安装示意图
  • 地下室自喷系统原理图

附件详情

项目概要:该项目位于安徽,是一两层地下车库,本单体建筑设计面积:16116平方米,停车数量:300多辆,建筑层数:地下:2层;其中机动车库11238平方米;自行车库3949平米;消防水池220平米;水泵房148平米;本单体建筑类别:Ⅰ类车库本单体设计使用年限:50年。屋面防水等级:Ⅰ级。本单体建筑物耐火等级为一级。本单体建筑物的抗震设防烈度:七度,主要结构类型框架主要结构基础型式为阀板基础;
设计内容:给水系统、喷淋系统、 消防系统
,共计10张图纸;

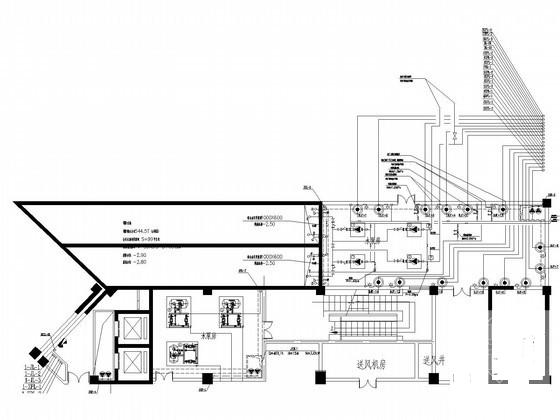

水泵房平面布置图

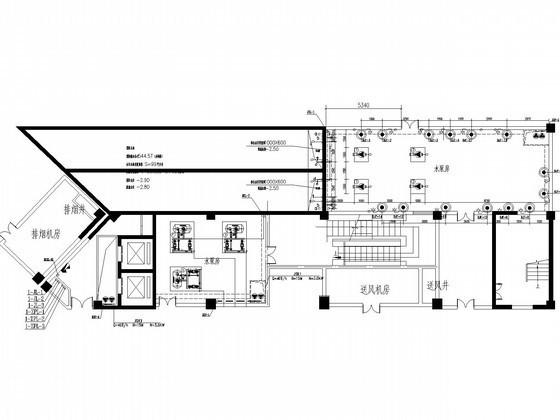

水泵房设备定位图

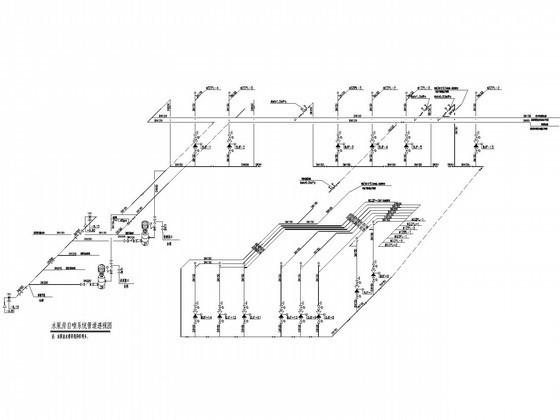

水泵房自喷系统管道透视图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

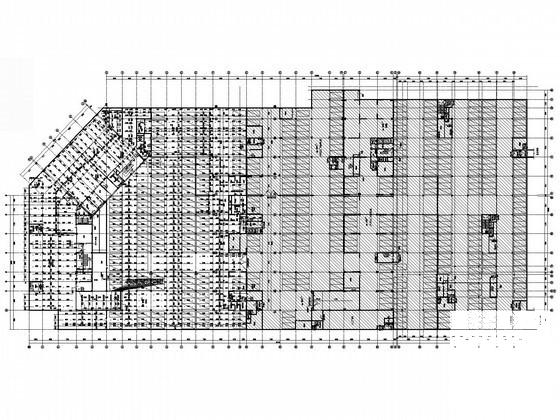

  • I类地下车库给排水CAD施工图纸(自喷系统原理图) - 1
    第 1 张图
  • I类地下车库给排水CAD施工图纸(自喷系统原理图) - 2
    第 2 张图
  • I类地下车库给排水CAD施工图纸(自喷系统原理图) - 3
    第 3 张图
  • I类地下车库给排水CAD施工图纸(自喷系统原理图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
