长江大桥单跨加劲梁悬索桥缆索吊索CAD施工方案图纸设计63张

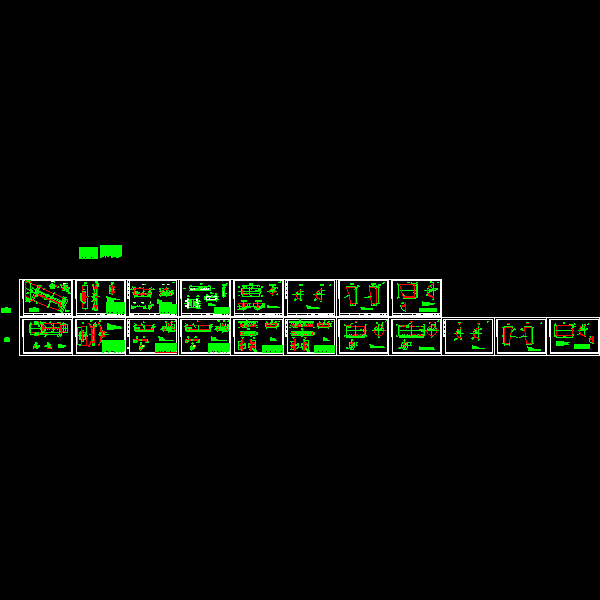

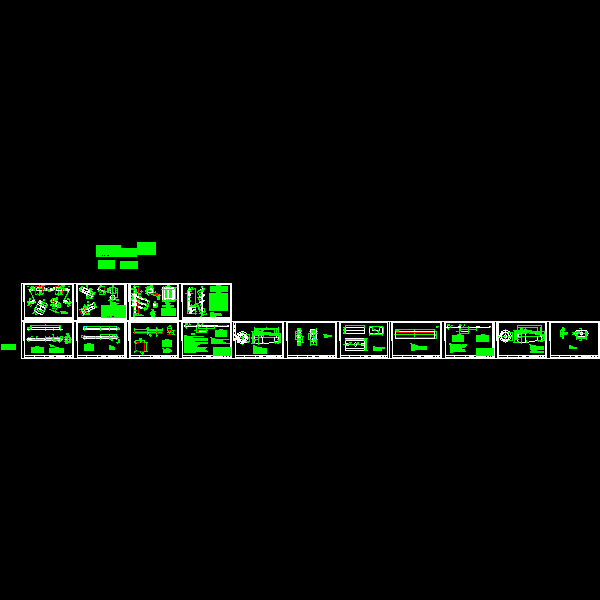

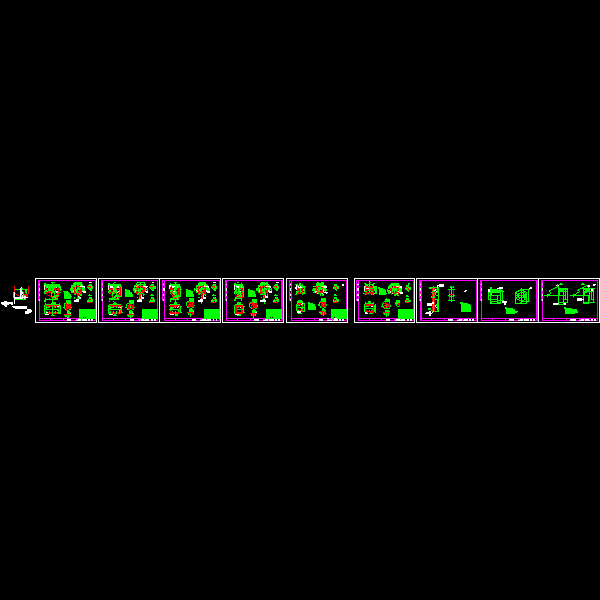

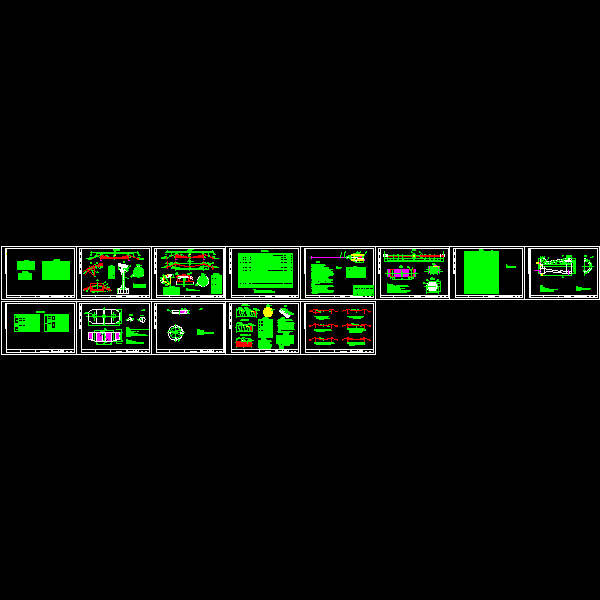

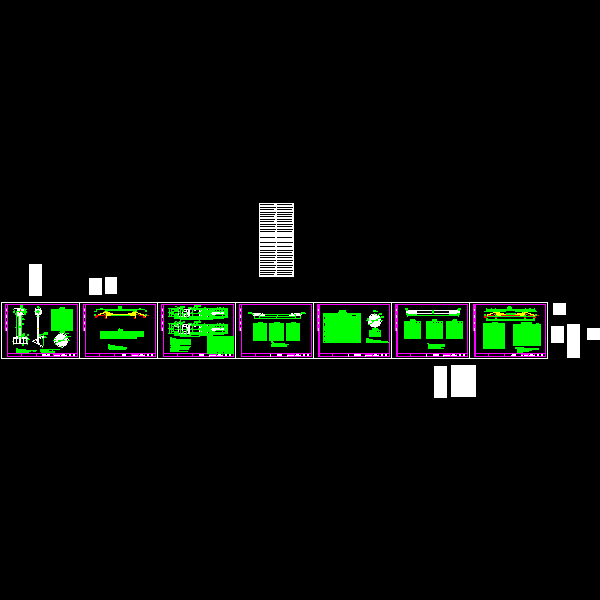

附件详情 长江大桥缆索吊索设计说明 主缆、吊索、索夹工程数量表 缆索系统总体布置图 主缆一般构造图 主缆用钢丝技术标准 主缆索股组件 索股构造及长度2 主缆索股锚杯构造图 主缆检修道及缆套数量汇总表 主缆索股锚板构造图 主缆索股盖板构造图 主缆防护构造图 缆索系统施工流程图 吊索及索夹一般构造图 吊索布置图 吊索总成2 吊索用钢丝技术标准 吊索索股构造图 索夹布置图 索夹A构造 索夹B构造 索夹C构造 索夹D构造 索夹E构造 索夹F构造 索夹螺杆构造 索夹螺母构造 垫圈A、垫圈B构造 主缆检修道一般构造2 主缆检修道塔顶锚固构造 主缆检修道立柱组件构造 主缆检修道立柱构造 主缆检修道立柱钢板 主缆检修道立柱槽钢、密封钢板 检修道扶手绳组件 扶手绳锚头 扶手绳夹头 主缆检修道锚板 主缆检修道螺杆 检修道栏杆绳组件 栏杆绳锚头 栏杆绳夹头 塔顶缆套一般构造(二) 塔顶缆套 塔顶缆套条板组件 塔顶缆套半套 塔顶缆套圆板 塔顶缆套支板 塔顶缆套联结件 锚处缆套一般构造(二) 南锚处缆套 北锚处缆套 南锚处缆套条板组件 北锚处缆套条板组件 南锚处缆套半套 北锚处缆套半套 锚处缆套圆板 锚处缆套支板 南、北锚联结件
