4层商业建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:72226平方米
  • 建筑地上层数:4层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 地下室用途:商业, 车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 项目所在地:河北

附件详情

  • 资料目录
  • 给排水设计说明

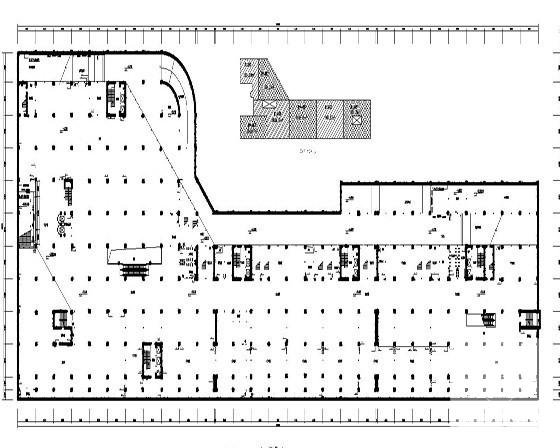

  • 地下给排水、消防平面图
  • 给排水、消防出入户平面图
  • 机房层给排水、消防平面图
  • 屋面雨水排水系统图
  • 卫生间大样图
  • 给水系统图
  • 排水系统图

附件详情

本项目总建筑设计面积:72226平米,建筑高度19.72米,该建筑为地上4层、地下2层的综合体,地上为商业用房,地下一层为商业用房,地下二层为设备用房、车库。建筑类别为二类公共建筑;设计合理使用年限为50年。
,图纸共19张。

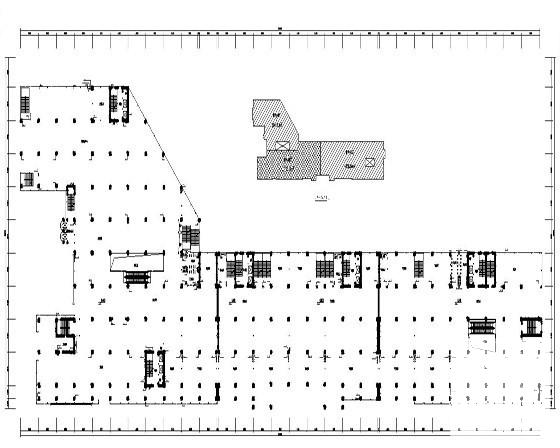

三层给排水、消防平面图

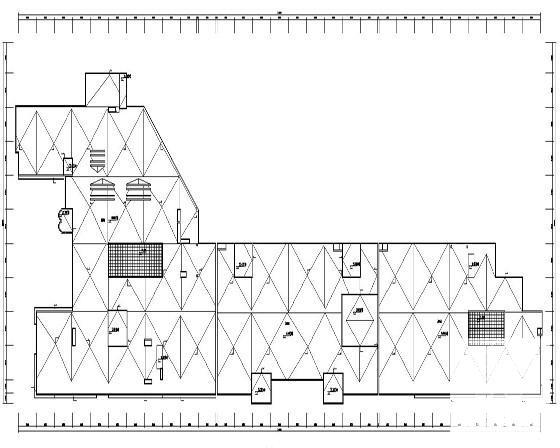

屋面雨水排水平面图

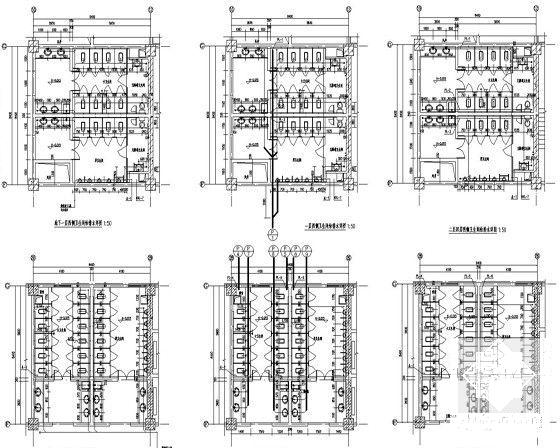

卫生间大样图

雨水原理图

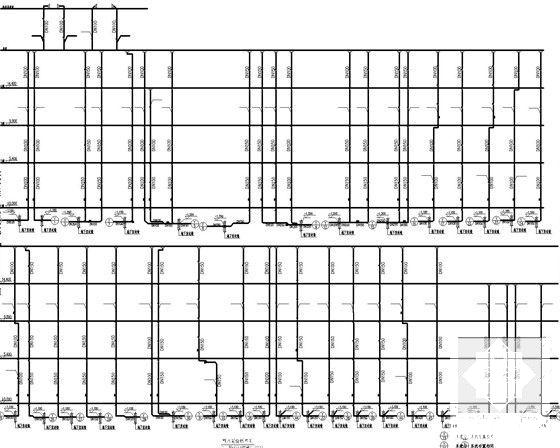

排水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4层商业建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 4层商业建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 4层商业建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 4层商业建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 4层商业建筑给排水CAD施工图纸 - 5
    第 5 张图
  • 4层商业建筑给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
