10层过夜港及旅游集散中心强弱电CAD施工图纸含总图纸(大院最新)

  • 建筑类别:商业

  • 建筑高度类型:高层建筑

  • 建筑设计结构形式:钢筋混凝土结构

  • 建筑设计面积:39077.37平方米

  • 建筑地上层数:10层

  • 建筑地下层数:2层

  • 图纸设计深度:施工图

  • 参考图纸:78张

  • 设计年代:近代

  • 地下室用途:车库,设备用房,其它

  • 负荷等级:一级

  • 项目所在地:重庆


一、项目概要

该项目为过夜港及旅游集散中心项目,该项目总建筑面积39077.37平方米。由10层的二类高层公共建筑(1层为大厅及会议室、2层为餐厅、3~9层为客房、10层为会议室,建筑高度44.2米)、1#2#商业裙房(其中1#商业建筑面积为4474.72平方米,2#商业建筑面积为3973.18平方米)及层地下车库(停车数量360辆,为Ⅰ类停车库)组成。建筑结构为框架结构,建筑防火等级为一级。图纸类型:DWG。


二、设计范围

供配电系统 及公共用房照明设计;凡二次装修场所只设计到初装为止;防雷及基础接地;)火灾报警系统设计(详消防专篇)配合园林设计单位预留照明电源;电视、电话、网络及监控设计(设计仅预留预埋相应管线其余设计由甲方另行委托专业公司设计);热水泵房该资料仅作一般配电及消防报警联动设计(其余设计由另行委托专业公司设计,设计须按《锅炉房设计规范》相应规定设计)


三、负荷等级

一级负荷:车库应急照明、消防风机、集水泵等,其安装容量493.6KW。

二级负荷:酒店应急照明、消防风机、消防电梯、酒店大堂照明、走道公共照明等,其安装容量为169KW。

三级负荷:除一级、二级负荷以外的用电设备,其安装容量为1911KW。


四、图纸展示

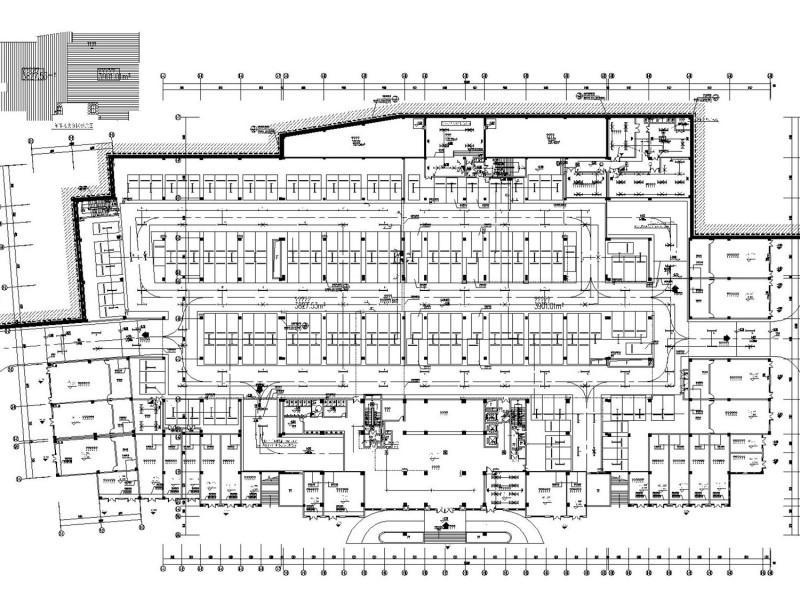

游客接待中心负一层 照明平面图

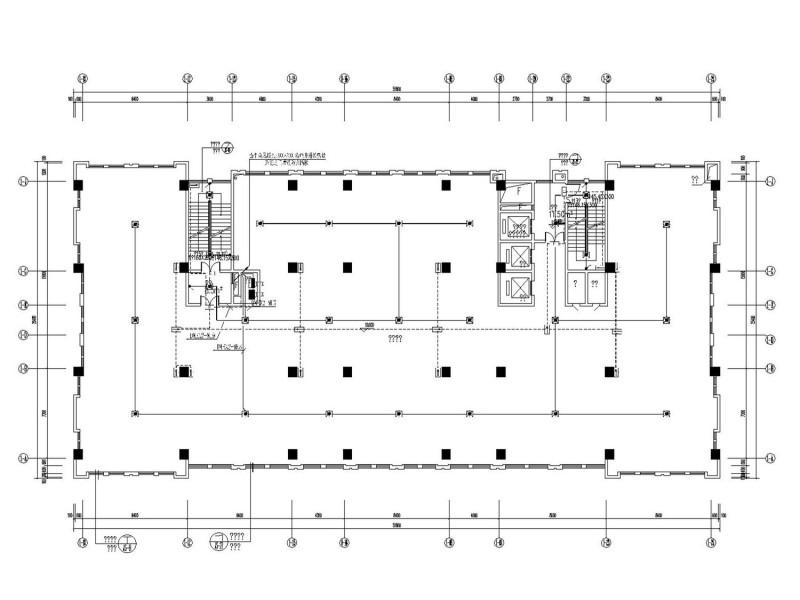

游客接待中心三层配电平面图

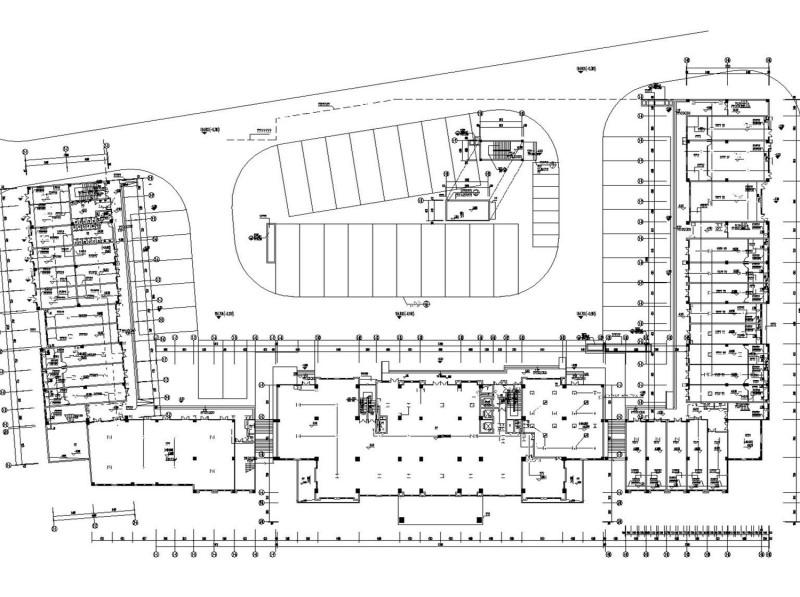

组合一层消防报警平面图

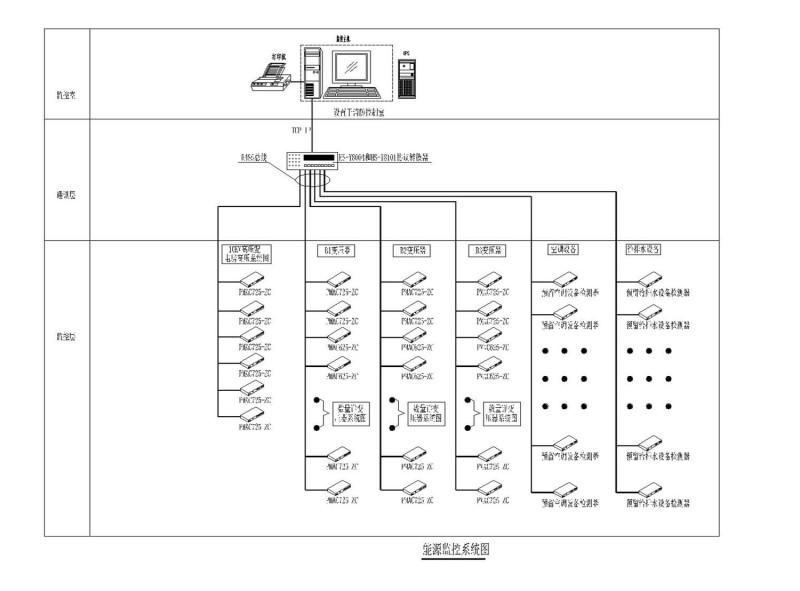

能源监控系统图

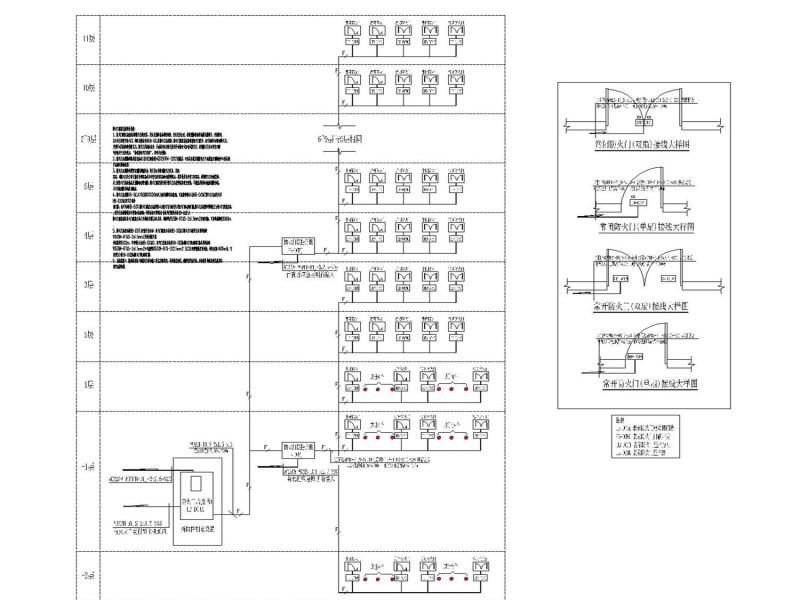

防火门监控系统图

火灾自动报警及消防联动系统图

设备房布置及接地平面图

B2、B3变压器低压配电系统图

10KV高压系统图

竖向干线系统图
