长江大桥桥墩基础施工平台及钢吊箱围堰CAD施工图纸71张(著名大院).dwg

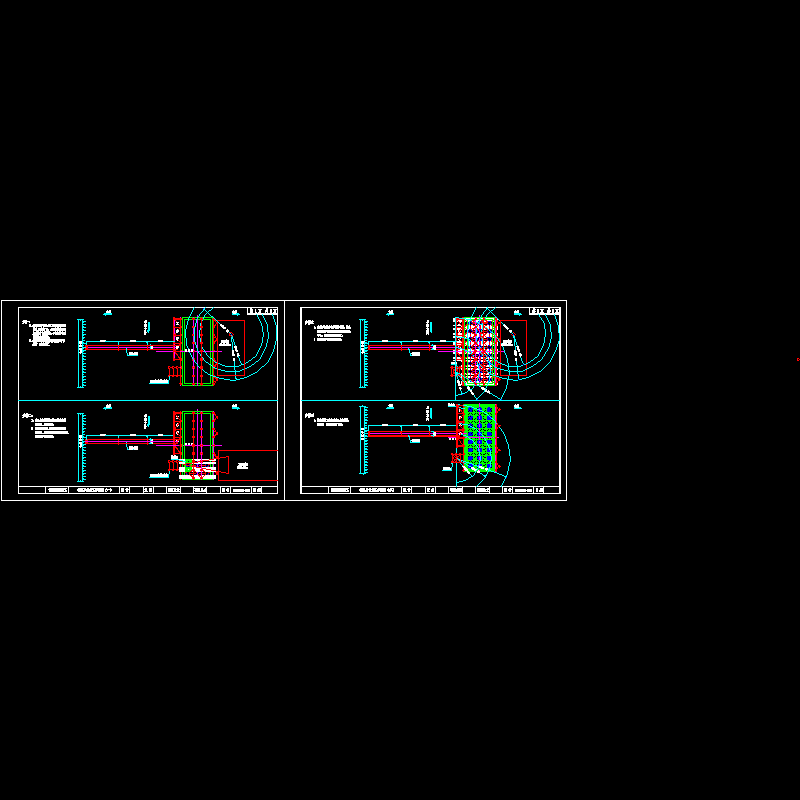

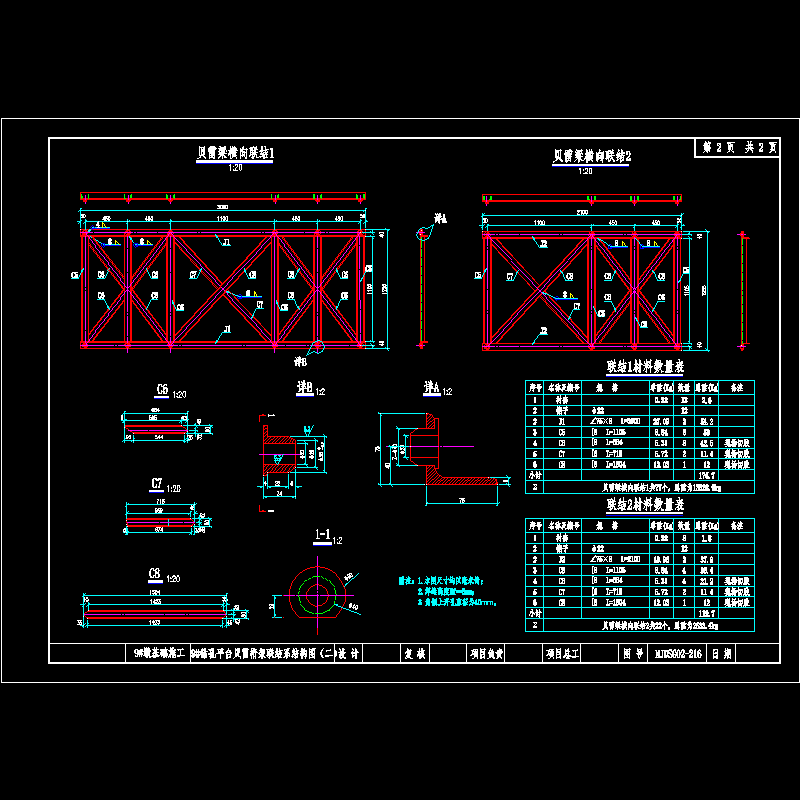

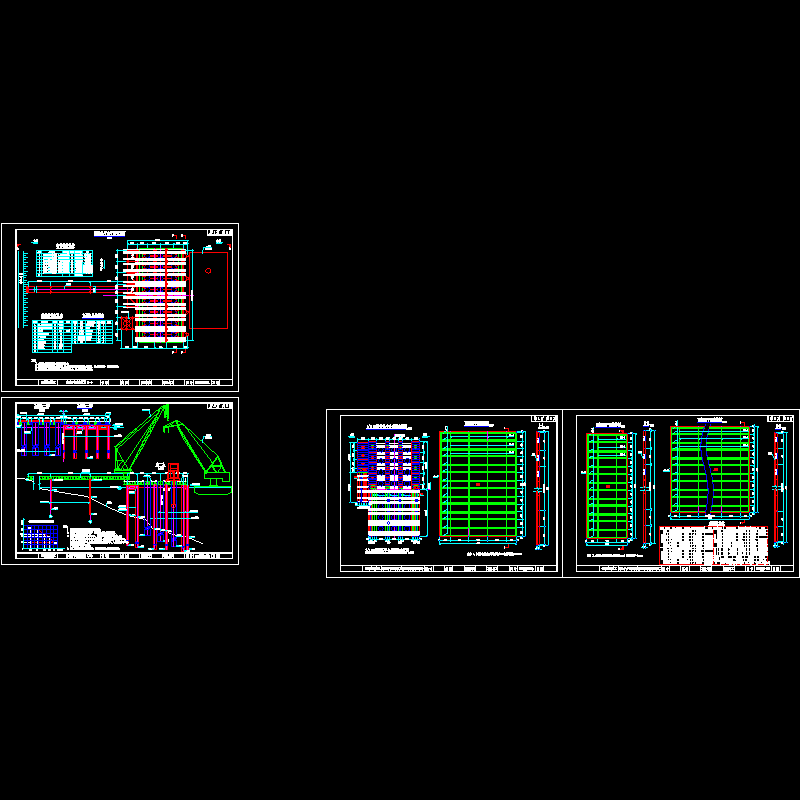

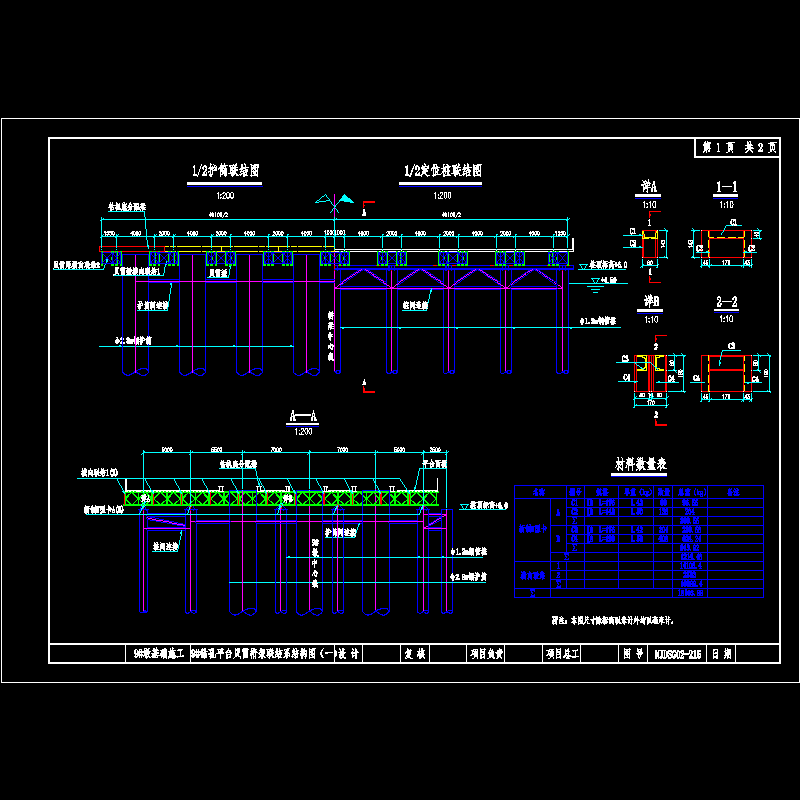

长江大桥钢桁拱连续梁主桥的辅助墩有24根φ2.5m钻孔桩，呈纵向3排，横向8排；承台结构尺寸为47×19×5m，承台顶面标高为0.0m，承台底标高为-5.0m；桩底标高为-95.0m，桩长90m。河床面高程-19.68m，一般冲刷后高程-22.00m，局部冲刷后高程-32.00m。河床面南高北低，覆盖层厚35.55～40.25m。施工平台需要在墩南北两侧各插打φ1.2m钢管。 　　施工平台主要由简易栈桥、钻孔平台、平台吊机等几个部分组成。简易栈桥主要提供施工平台与岸上的人员交通、电力线路以及混凝土泵管铺设等作用；钻孔平台为9#钻孔桩施工的主受力平台，钻孔桩施工完毕后兼起吊箱围堰拼装平台的作用。平台吊机为整个施工平台提供吊重服务。简易栈桥布置为24m 21m 20m三跨一联，全长65m。栈桥上部结构由2排单层贝雷梁组成，贝雷梁为主要受力结构，同时也起到防护栏杆的作用；下部结构采用φ0.6m钢管桩基础。钻孔平台平面尺寸为32m×48m。平台上部采用平台面板加贝雷梁结构，钻机摆放于钻孔钢框架上；下部为φ1.0m及φ1.2m钢管桩。 　　围堰最大设防水位 6.00m，抽水水位不高于 5.00m。抽水时钢吊箱内外水头差不大于10m，单壁水头差不大于5m。箱壁内填充4.5m高C25水下混凝土，混凝土初凝时间12～18h。灌注箱壁混凝土时箱壁内要抽出一定量的水。相邻隔仓水头差不大于3m，灌水下沉过程中水头差不大于1m。围堰由24根钢护筒承载，施工过程中双壁隔仓灌水高度根据水位变化相应调节，确保钢吊箱30%自重作用于钢护筒上。封底混凝土范围内的钢护筒加焊钢筋环，钢护筒与封底混凝土间的粘结力取17t/m 。 　　……共计71张，设计于2007年
