5层框架剪力墙小区沿街楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

滨州某小区沿街楼结构图
该资料包含:结构设计总说明、基础桩位、 平面布置图 、基础详图、底框墙柱平面图、墙柱配筋图、圈梁梯板配筋图、结构平面图、屋盖配筋图、框梁配筋图、楼盖配筋图、构件详图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

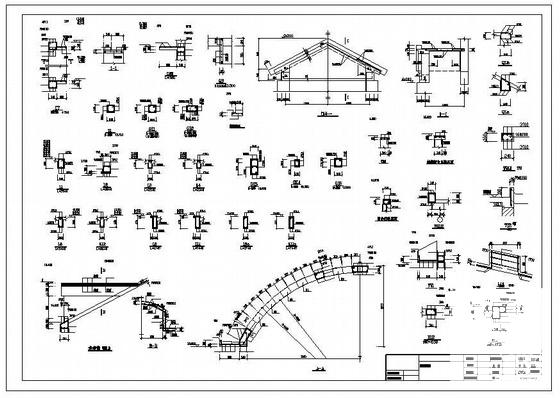

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

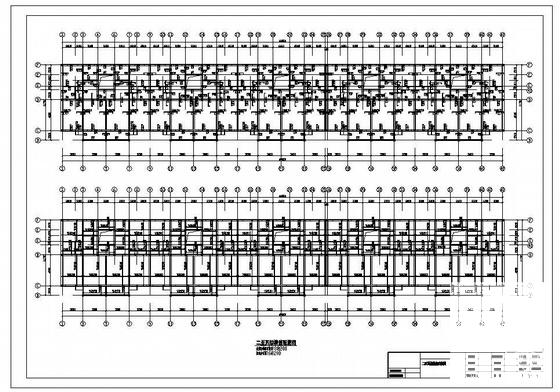

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

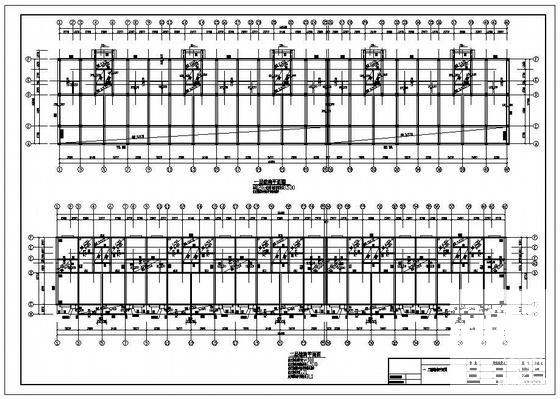

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3

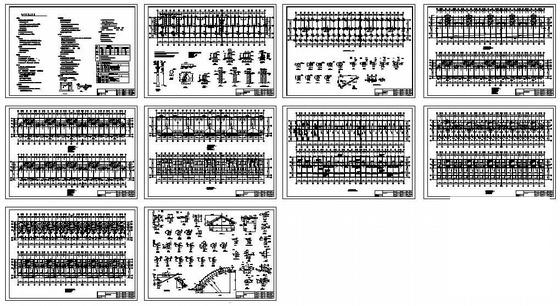

  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
