加气砌块编组车间钢结构设计施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:12m
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某加气砌块编组车间钢结构设计图
该资料为:某加气砌块编组车间钢结构设计图
该资料包含:
轻钢 结构设计说明 、平面图、屋顶平面图、立面图、 节点详图 、基础结构平面图、锚栓平面图、支撑平面图、檩条布置图、拉条、隅撑布置图、钢吊车梁 平面布置图 、墙架布置图、抗风柱、刚架图共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

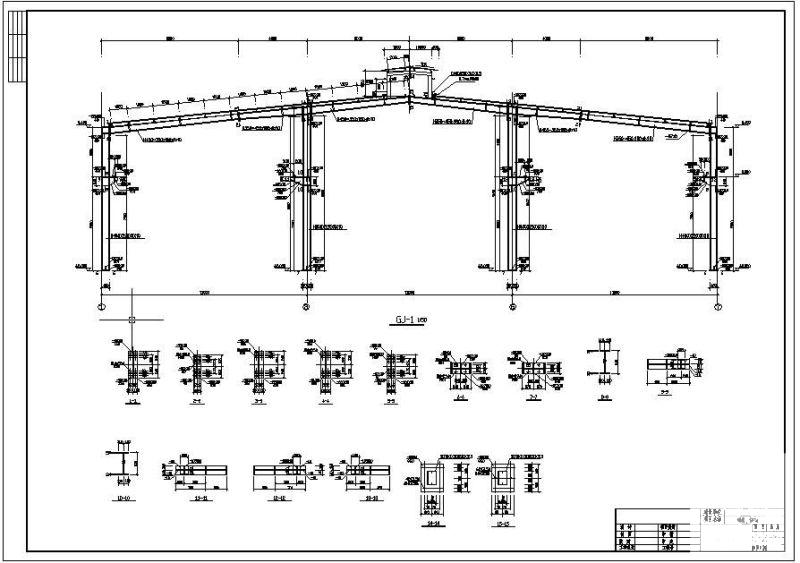

  • 钢结构基础施工图 - 1
    钢结构基础施工图 - 1

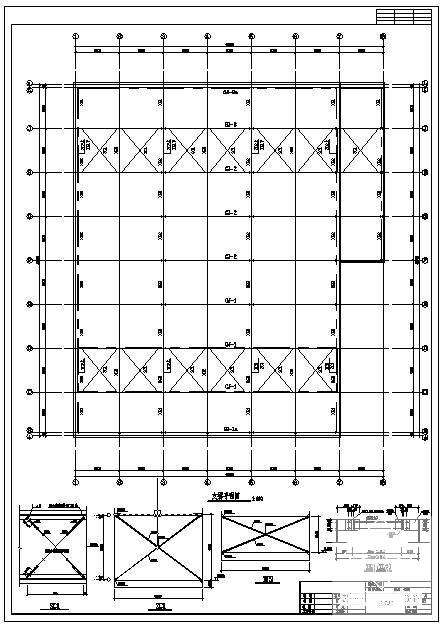

  • 钢结构基础施工图 - 2
    钢结构基础施工图 - 2

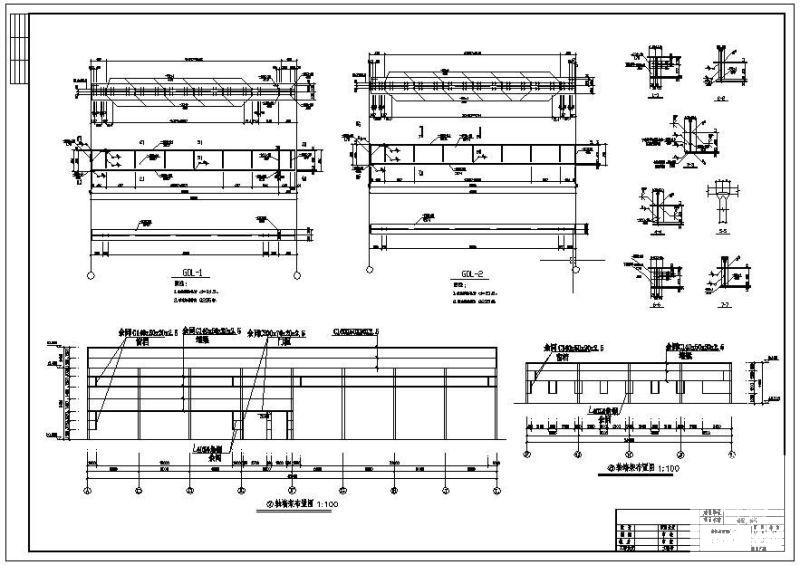

  • 钢结构基础施工图 - 3
    钢结构基础施工图 - 3

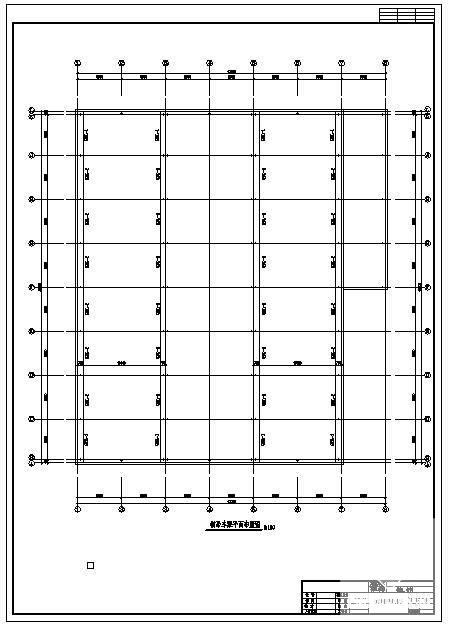

  • 钢结构基础施工图 - 4
    钢结构基础施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
