3层公共建筑及防空地下室给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅, 办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:3层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 地下室用途:人防, 设备用房
  • 生活供水设计:生活给水系统, 中水系统
  • 排水设计:污水系统, 雨水系统, 机房排水
  • 消防设计:室内消火栓系统, 水喷雾系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 稳压泵, 水池
  • 供水方式:市政供水, 高位水箱供水
  • 供水分区:无
  • 排水体制:污废合流, 雨污分流
  • 排水技术:重力排水
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅰ级, 中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 特殊系统:雨水回收, 雨水利用, 气体消防
  • 大样节点:水箱, 水泵, 泵房, 卫生间, 集水坑

附件详情

  • 给水排水施工图设计说明
  • 人防给水排水施工图设计说明
  • 喷淋平面图
  • 给排水平面图
  • 地下二层人防给排水平面图
  • 地下二层人防喷淋平面图
  • 给水系统图
  • 中水系统图
  • 排水系统图
  • 污水系统图
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 卫生间给排水大样图
  • 消防水泵房大样图
  • 消防水泵示意图
  • 消防水泵剖面图
  • 加压水泵房给排水大样图
  • 人防地面管理用房给排水系统图
  • 人防地面管理用房给排水大样图
  • 人防水箱间给排水大样图
  • 集水坑示意图
  • 人防地下室战时水箱示意图

附件详情

该项目为公共建筑,地上三层,地下二层,地下一层及以上部分为给排水设计,地下二层防空地下室做人防给排水设计,地下二层为核五级常五级乙类防空掩蔽部工程,平时为民防宣传教育基地。该项目人防建筑面积802.8平方米,人员掩蔽面积433.7平方米,掩蔽人数144人。
设计范围:给水设计、排水设计、消火栓系统设计、自动喷淋灭火系统设计
,共16张图。

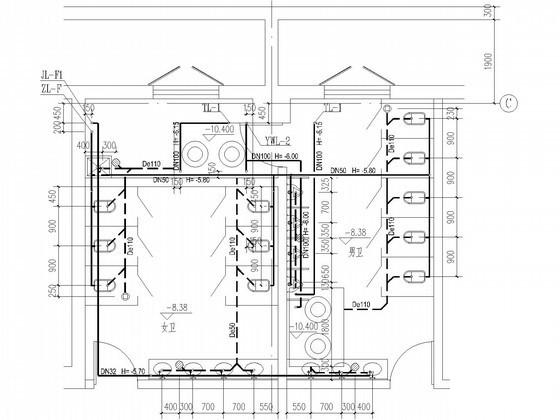

卫生间给排水大样图

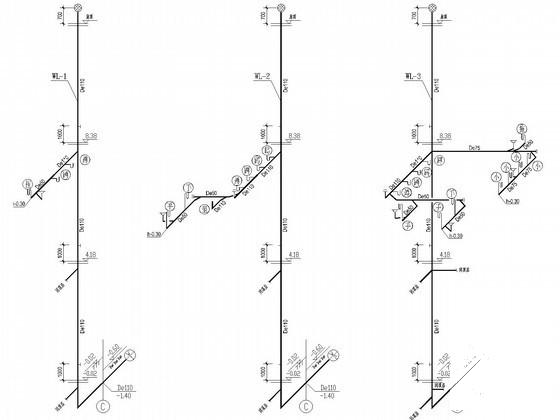

卫生间排水系统图

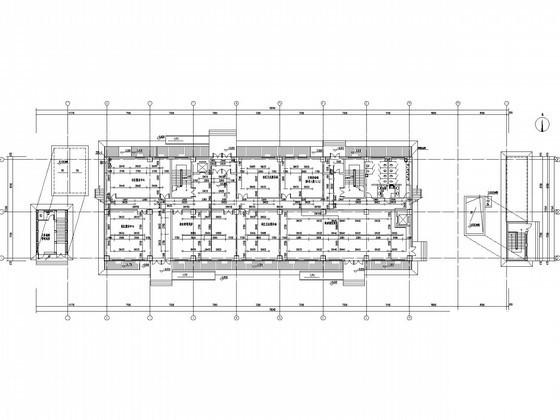

一层喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

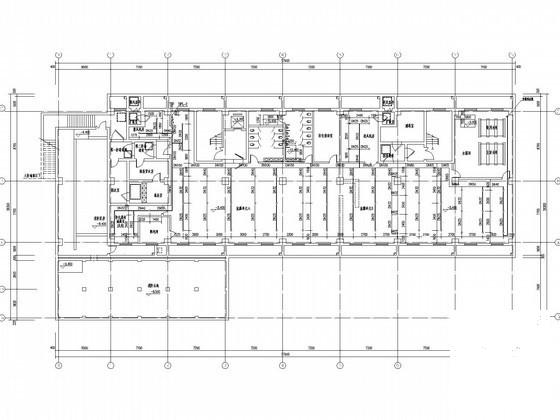

  • 3层公共建筑及防空地下室给排水CAD施工图纸 - 1
    第 1 张图
  • 3层公共建筑及防空地下室给排水CAD施工图纸 - 2
    第 2 张图
  • 3层公共建筑及防空地下室给排水CAD施工图纸 - 3
    第 3 张图
  • 3层公共建筑及防空地下室给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
