11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

结构设计总说明、基础 平面布置图 、桩配筋详图、柱及剪力墙平面法施工图、剪力墙配筋详图、梁平法施工图、板结构布置图、屋面梁平法施工图、屋面板结构布置图、梯顶详图、住楼梯配筋详图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

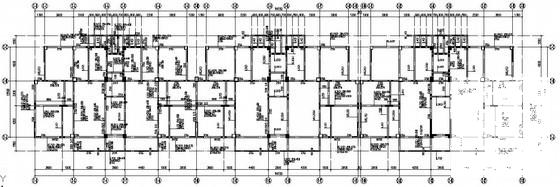

  • 11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸 - 1
    第 1 张图

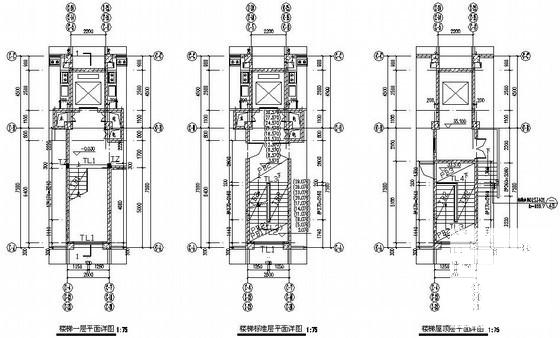

  • 11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸 - 2
    第 2 张图

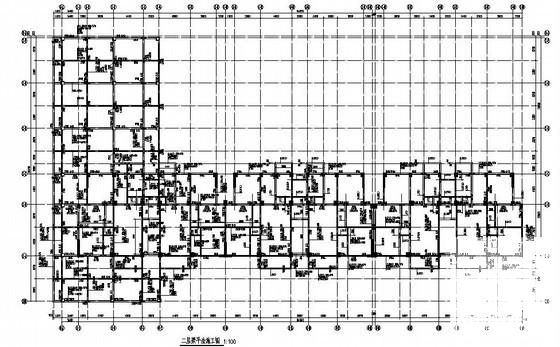

  • 11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸 - 3
    第 3 张图

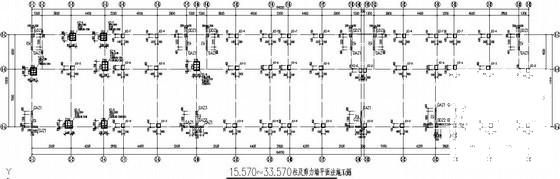

  • 11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
