三甲医院给排水设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗建筑
建筑层数：高层建筑
建筑高度：77.3m
地上楼层：19层
地下楼层：1层
设计阶段：施工图设计
供水方式：市政供水, 高位水箱, 水池水塔
供水分区：两区
污废水排水体制：分流
设计内容：给水系统, 循环冷却水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统, 气体灭火系统
地下室：车库
设置场所火灾危险等级：中危险级Ⅱ级
参考图纸：50到100张
设计年代：近代

附件详情

给排水设计施工说明
人防地下室给排水设计施工说明
地下室喷淋布置平面图
地下室平时给排水、消防平面图平时集水坑系统图

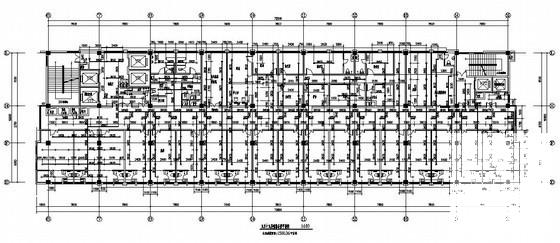

给排水、消防平面图
机房顶给排水、消防平面图消防水箱大样图
喷淋布置平面图

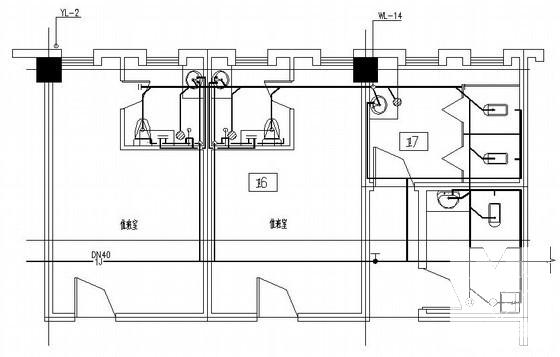

卫生间大样图
生活泵房大样图
消防泵房大样图
生活给水原理图
喷淋给水原理图
主楼污废水系统污废水管出户示意图
裙房生活给水系统图裙房消火栓给水原理图
裙房污废水系统图裙房屋面雨水及空调冷凝水系统图
裙房空调冷凝水系统图
战时给水系统图战时集水坑系统图
......

附件详情

项目概要：该项目为院病房大楼及保健楼,地下一层，地上十九层，地下室一层为汽车库，局部停两层车，战时为人防物资库；地上一至十九层为门诊、办公以及病房等用房；该建筑按照一类高层医院建筑进行设计。
设计范围：建筑内的室内给排水及消防给水设计。；地下室柴油发电机房、配电室采用脉冲超干粉灭火系统.

42+8张图

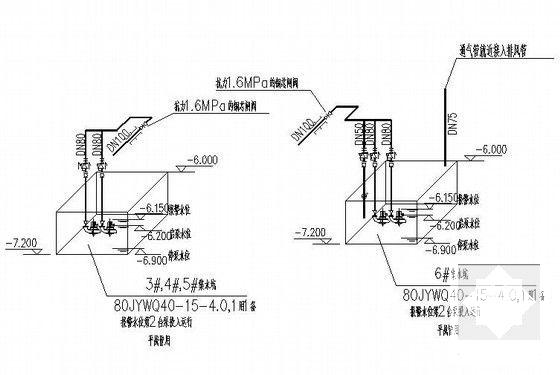

平时集水坑系统图

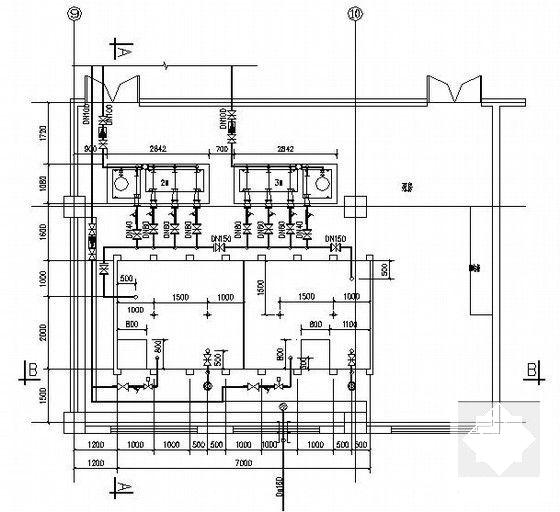

生活泵房平面图

消防泵房平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

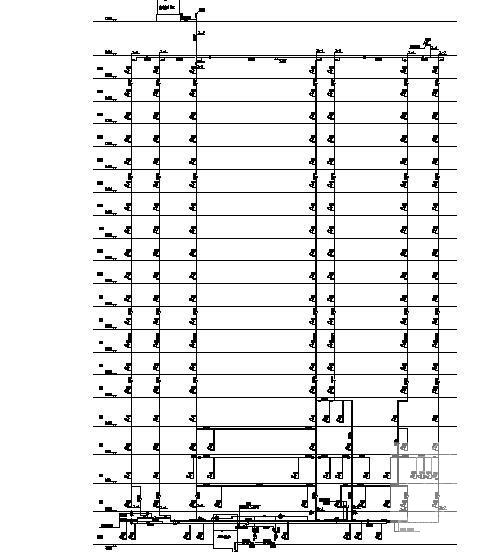

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
