5层剪力墙结构筏形基础别墅结构设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 地下室功能:其他
  • 参考图纸:21张
  • 设计年代:近代

附件详情

此图为多层别墅结构图纸,地下两次,地上一层。
该资料包含:结构设计总说明,基础平面图,墙体布置图,剪力墙柱表,楼板配筋图, 楼梯详图
共21张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

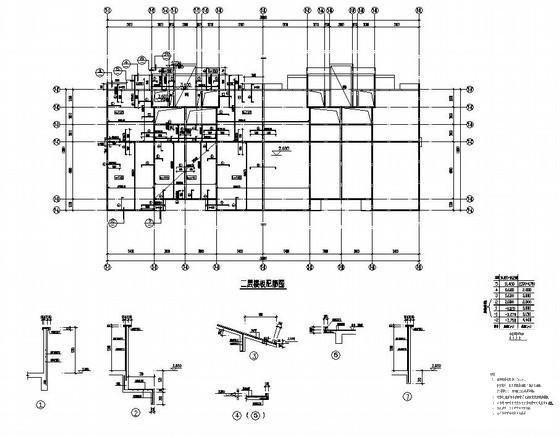

  • 5层剪力墙结构筏形基础别墅结构设计CAD施工图纸 - 1
    第 1 张图

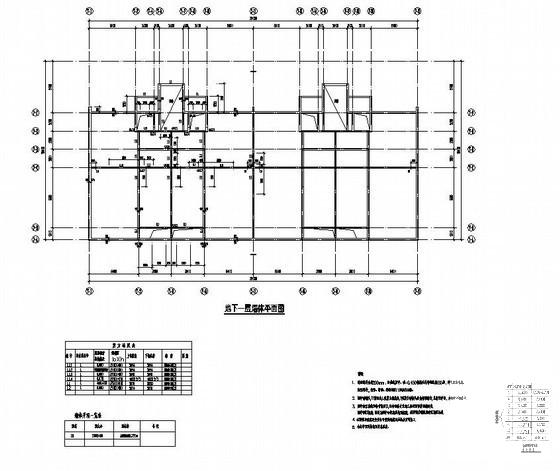

  • 5层剪力墙结构筏形基础别墅结构设计CAD施工图纸 - 2
    第 2 张图

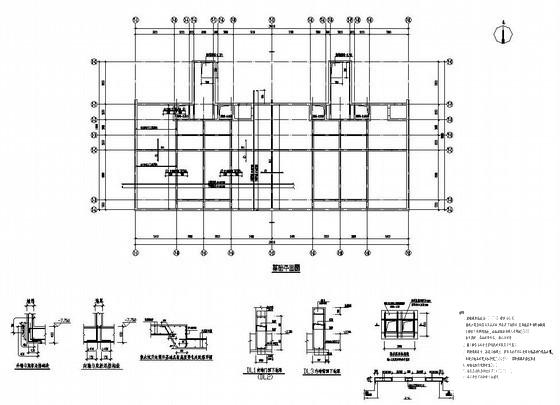

  • 5层剪力墙结构筏形基础别墅结构设计CAD施工图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
