综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警)

  • 建筑类别:商业,餐饮,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:70000平方米
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:102张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,智能化集成,其它

附件详情

  • 1、电气设计说明
  • 2、商业配电干线及系统图
  • 3、商业配电系统图
  • 4、办公配电干线图
  • 5、办公配电系统图
  • 6、火灾自动报警系统图
  • 7、消防广播信号摸块接线图
  • 8、办公漏电火灾报警系统图
  • 9、办公漏电火灾报警系统图
  • 10、办公能耗监测管理系统图
  • 11、商业弱电系统图
  • 12、商业BA系统图
  • 13、商业漏电火灾报警系统图
  • 14、商业能耗监测管理系统图
  • 15、1AC(PYC)消防排烟窗控制示意图
  • 16、机房层配电、 弱电平面图
  • 17、应急照明控制接线图
  • 18、接地平面图
  • 19、应急照明平面图
  • 20、火灾报警及联动平面图
  • 21、配电、弱电平面图
  • 22、办公屋顶层 防雷平面图
  • 23、机房层照明平面图

附件详情

该附件是综合商业中心全套电气施工图纸(一类高层),总共102张。
1#楼、商业。地下一层,为车库,另出图。一层为办公门厅及商业,层高5.4米,2~3层为商业,层高均为5.1米。4~22层为办公,4~21层层高3.6米,22层层高5.1米。建筑主体高度85.05米,总建筑面积为35181.77平方米。1#楼建筑设计结构形式为框剪结构,商业部分建筑设计结构形式为框架结构,现浇混凝土楼板。空调系统:商业及一层办公门厅采用风冷热泵空调系统,办公采用VRV空调。该项目属于一类高层建筑。商业规模为中型商业。
综合楼2#楼。地下一层,为车库。1~17层为办公,1层层高7.65米,2层层高4.8米,3层层高6米,4~16层层高3.6米,17层层高4.5米。建筑主体高度70.8米,总建筑面积为21796.55平方米。建筑设计结构形式为框剪结构,现浇混凝土楼板。空调系统:采用VRV空调。该项目属于一类高层建筑。
综合楼地下车库。地下一层,为汽车库及自行车库,部分有夹层,为自行车库。汽车库超出地上建筑部分层高为5.45米,室外覆土0.6米,其余部分层高6.8米。自行车库地下一层层高3.15米,夹层超出地上建筑部分层高2.9米,其余部分3.6米。总建筑面积为11044平方米。建筑设计结构形式为框架结构,现浇混凝土楼板。地下汽车库共计停车223辆,停车总数大于151辆小于300辆,属于Ⅱ类汽车库。
设计内容:地上层建筑220/380V配电系统;建筑物防雷、接地系统;有线电视系统;综合布线系统;火灾自动报警系统;漏电火灾报警系统;能耗监测系统;建筑设备管理BA系统、电气节能等。

商业一层应急照明平面图

配电干线系统图

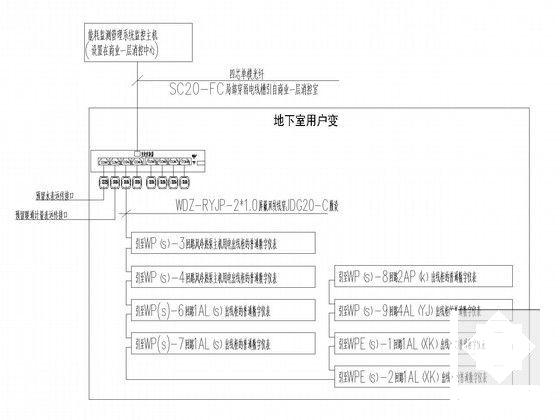

商业能耗监测管理系统图

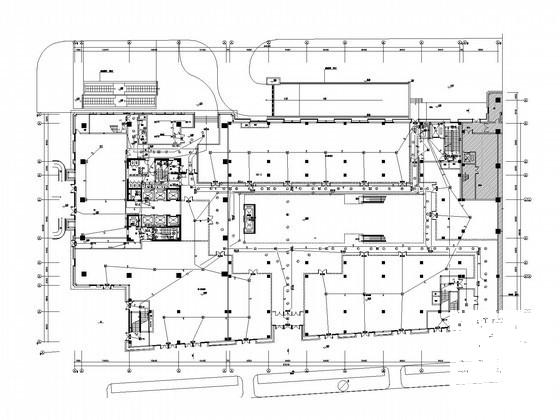

裙房三层照明平面图

塔楼十六层火灾报警平面图

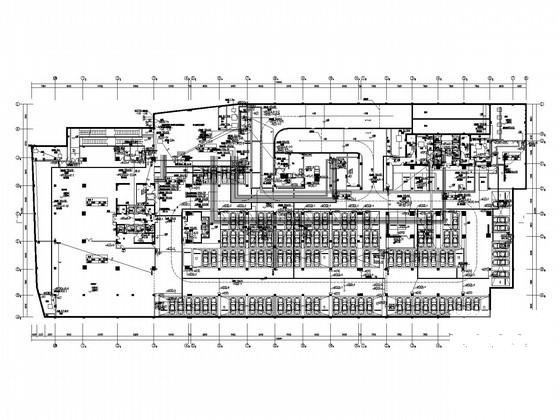

地下一层照明平面图

火灾自动报警系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 1
    第 1 张图
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 2
    第 2 张图
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 3
    第 3 张图
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 4
    第 4 张图
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 5
    第 5 张图
  • 综合商业中心电气CAD施工图纸102张(裙楼塔楼一类高层)(火灾自动报警) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
