5层行政宿舍楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污合流
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：5,15
- 大样节点：卫生间
- 项目所在地：广东
附件详情
- 资料目录
- 给排水消防设计说明

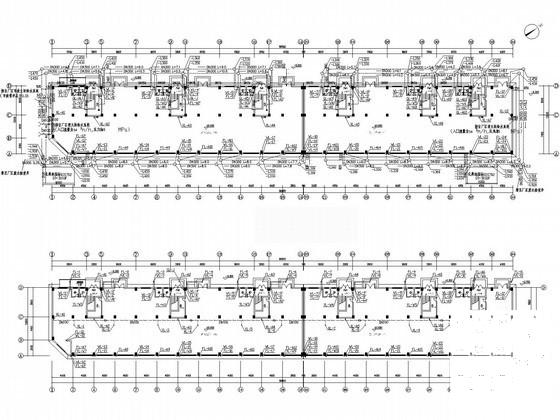

- 首层给排水消防平面图
- 首层顶给排水消防平面图
- 二层给排水消防平面图
- 三~五层给排水消防平面图
- 屋面层给排水消防平面图
- 排水系统图
- 生活给水系统图
- 消火栓给水系统图
- 卫生间给排水大样
- 消防给水总平面图
附件详情
项目概要：该项目为多层宿舍楼,火灾种类为A类固体物质火灾,建筑高度为18.200m,耐火等级为二级。
设计范围：为生活给水排水系统、
消防系统
、雨水系统设计及灭火器的配置。
：，共计10张图纸

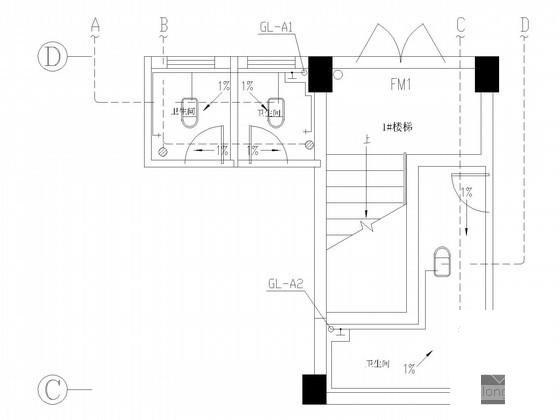

卫生间大样图

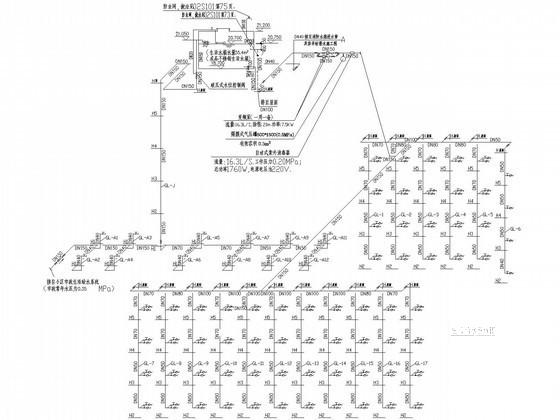

生活给水系统图

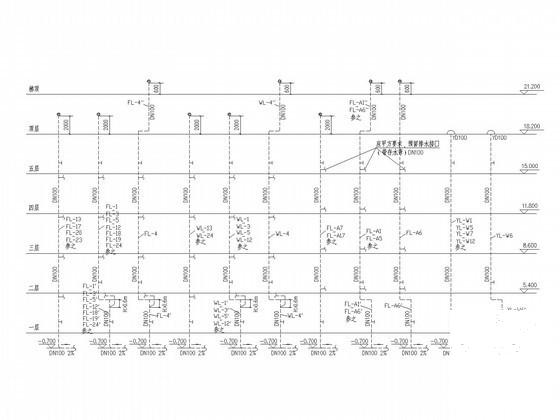

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.88 MB
- 收藏次数：0
-
文件名称：
附件-995860569088586060985.rar
