18层知名三级甲等医院变配电系统CAD施工图纸（地下4层）(电气设计说明)

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：86000平方米
建筑地上层数：18层
建筑地下层数：4层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：人防,车库,设备用房,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
项目所在地：广东
强电设计：供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它

附件详情

1、电气设计说明
2、10kV一次系统图
3、10kV电缆走向图
4、#3、#4变压器（新装）-0.4kV系统图
5、#5、#6变压器（新装）-0.4kV系统图
6、#7变压器（新装）-0.4kV系统图
7、高压室10kV系统一次结线图
8、#3、#4专变低压一次结线图
9、#5、#6专变低压一次结线图
10、直流屏控制原理图
11、高压室(G3)出线柜二次结线原理图
12、高压室干式变压器出线柜二次结线原理图
13、高压室备供电源进线柜二次结线原理图
14、高压室联络开关柜二次结线原理图
15、高压室主供电源进线柜二次结线原理图
16、电房照明平面布置图
17、电房电气立面布置图
18、电房环境控制箱图
19、电房工具箱外形图
20、首层电房土建剖面图
21、电房地网平面布置图
22、电房电气平面布置图
23、电缆管断面图
24、2B人行道直通电缆小管井图
25、2B人行道三通电缆小管井图
26、小电缆沟盖板及井口（行人）盖板图
27、小电缆沟盖板及井口盖板（行人）配筋图
28、预埋件大样平面图

附件详情

该附件是三级甲等医院电力系统施工图纸，总共44张。
项目建筑：86000平方米，项目为一栋地上18层精装修病房综合大楼，设有4层地下室，设有后勤保障用房及地下停车库，提供400个停车位，负1层至第6层设有接待中心、放射科、网络中心、图书馆、中心手术部、职工餐厅、产房、血库、档案室、会议室，第7层至第17层为住院病房部，提供900张床位，主体为钢筋混凝土结构。
设计内容：高压系统、低压系统、原理图、施工大样等。

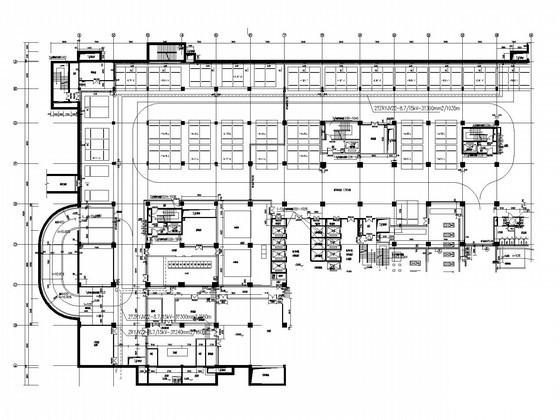

10kV电缆走向图(负二层)

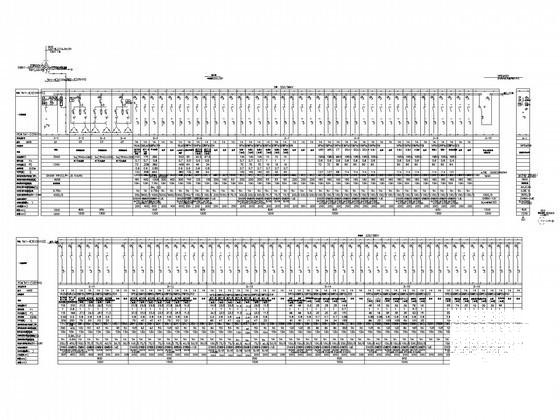

220-380V系统接线图

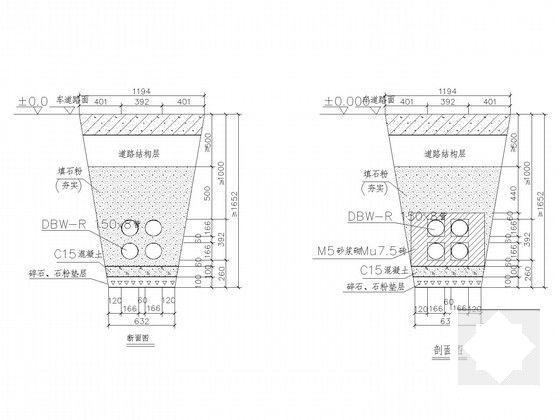

电缆管断面图

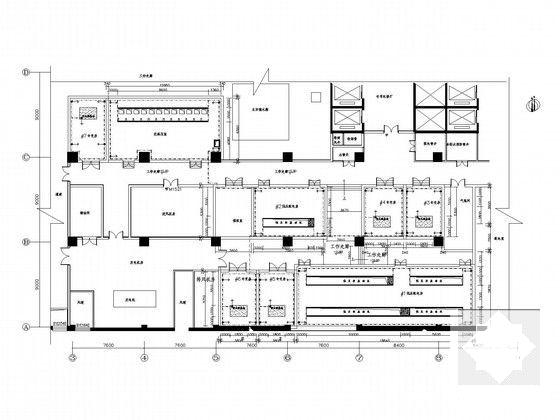

电房地网平面布置图

#3、#4专变低压一次结线

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
