5层水质化验中心给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2809.64平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 项目所在地:安徽

附件详情

  • 给排水设计与施工总说明
  • 消火栓及给排水系统原理图
  • 消防水箱大样图
  • 给排水平面图
  • 卫生间给排水大样图

附件详情

该项目地上5层,建筑高度15.45米,总建筑面积2809.64米,建筑设计结构形式为框架结构,耐火等级二级,使用年限50年,建筑类别为多层办公楼。设计范围包括室内给排水、室内消火栓系统和灭火器。
,共7张。

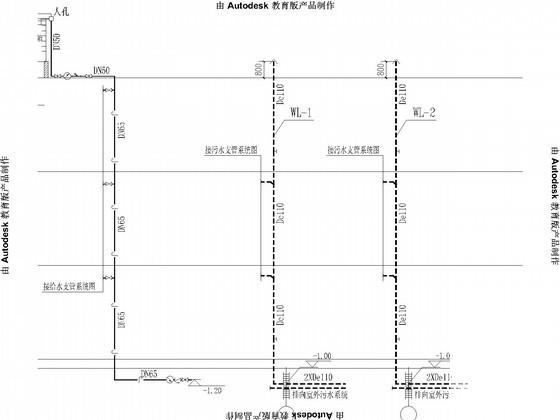

给排水系统原理图

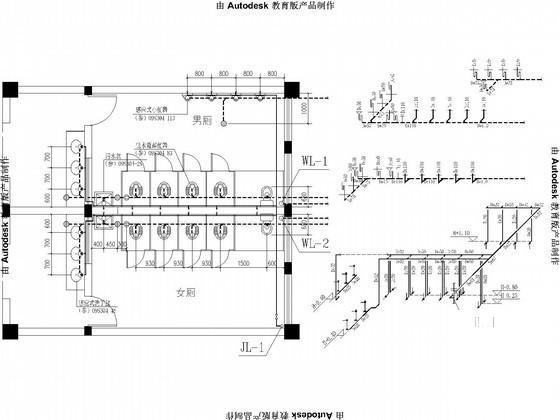

卫生间系统大样图

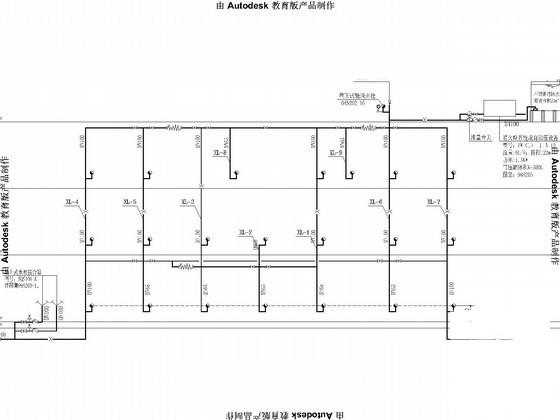

消火栓系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层水质化验中心给排水消防CAD施工图纸 - 1
    第 1 张图
  • 5层水质化验中心给排水消防CAD施工图纸 - 2
    第 2 张图
  • 5层水质化验中心给排水消防CAD施工图纸 - 3
    第 3 张图
  • 5层水质化验中心给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
