高层小区商品房给排水及采暖CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：17层
图纸设计深度：施工图
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统
供水分区：两区
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：30

附件详情

一 .给排水设计
本建筑给水形式为下供上给式，共分两个区，即高区（9-17层）和低区（1-8层）。高区生活给水设计秒流量为30l/s；低区生活给水设计秒流量为40l/s；生活和消火栓供水立管分别与地下室内的生活和消防管道相连。

二、地板辐射采暖设计
该项目住宅部分采用地板辐射的采暖方式，加热管采用以高密度聚乙烯为主要材料。来自热源的低温热水,经分水器分配给埋于地下的地热管道,从而形成地板辐射采暖.

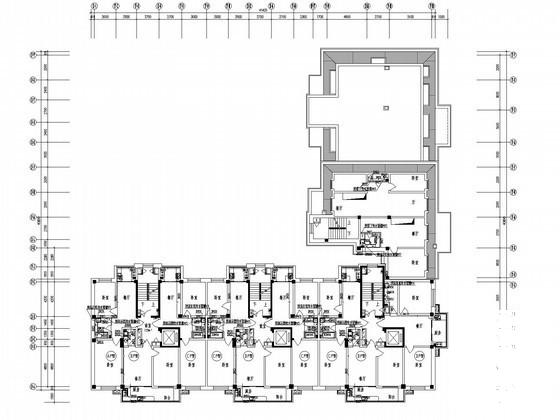

七层给排水平面图

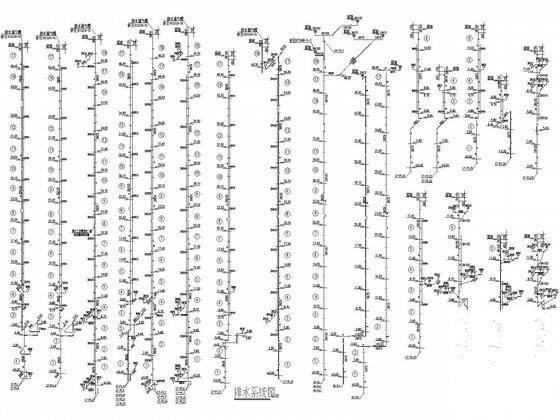

排水系统图

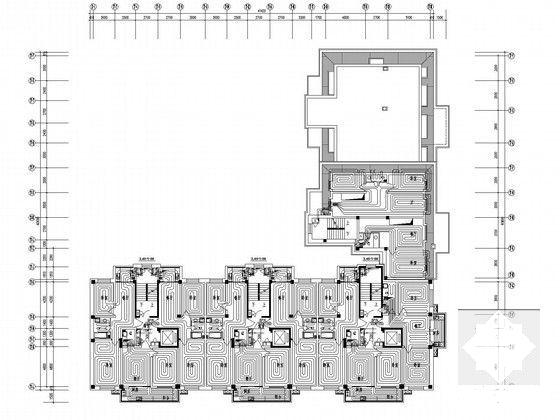

七层采暖平面图

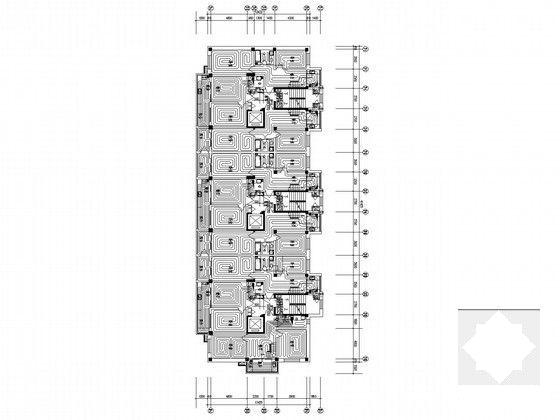

十七层采暖平面图

采暖系统图

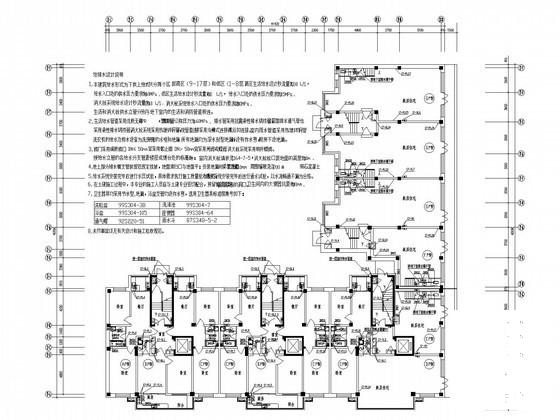

七层给排水平面图

屋面排水平面图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
