4层剧场建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:娱乐,文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):10
  • 大样节点:泵房,卫生间
  • 项目所在地:山东

附件详情

  • 资料目录
  • 给排水设计及施工说明
  • 地下层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 屋面给排水平面图
  • 卫生间放大图
  • 给水系统图
  • 循环水系统图
  • 排水系统图
  • 雨水系统图
  • 消火栓系统图
  • ……

附件详情

项目概要:该项目位于山东,是一娱乐剧场建筑给排水项目,建筑层数为地上二层,地下一层,建筑高度13米;雨水系统采用内排水系统,自动喷水灭火系统: 在门厅,办公室,休息厅,环形走道及包间设置湿式自动喷水灭火系统;
设计范围:该项目设计内容包括:给水系统, 排水系统,消火栓系统, 自喷淋系统、灭火器配置系统等;
,共计13张图纸;

卫生间大样图

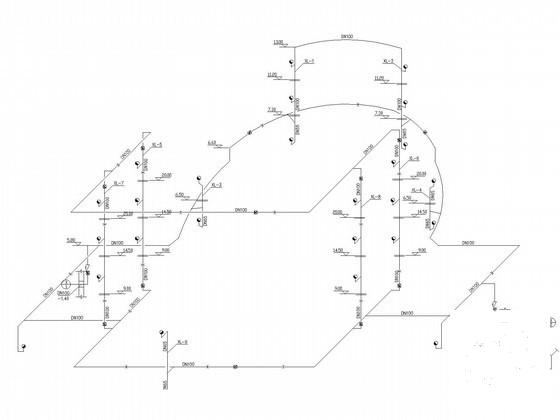

排水系统图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层剧场建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 4层剧场建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 4层剧场建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 4层剧场建筑给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
