4层住宅楼给排水消防CAD施工图纸(游泳池半地下)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:7144.42平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:喷淋系统
  • 特殊系统:游泳池
  • 项目所在地:广东

附件详情

  • 喷淋平面图
  • 排水系统原理图
  • 排水平面图
  • 给水、消火栓平面图
  • 循环水管系统图
  • 给水、热水系统图

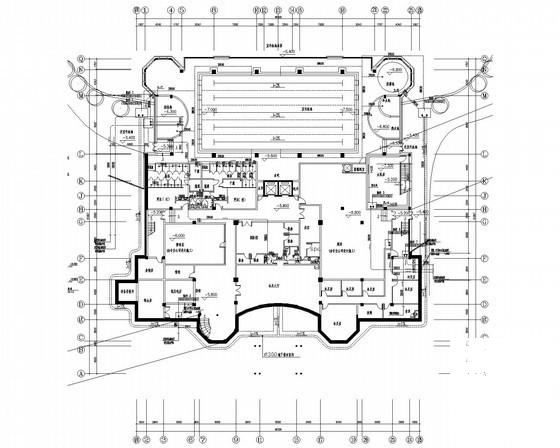

  • 游泳池给排水平面图

附件详情

一、项目概要:该项目总建筑面积约7144.42m,地下一层包括游泳池、设备用房厨房、壁球室等;地面以上四层,屋面标高19.40m,一层到SI 层为裙楼。
二、设计范围:1.室内给水系统。2.室内污、粪水系统。3.室内雨水系统。4.消防给水系统(包括消火拴系统、自动喷水灭火系统、手提式灭火器)
共23张

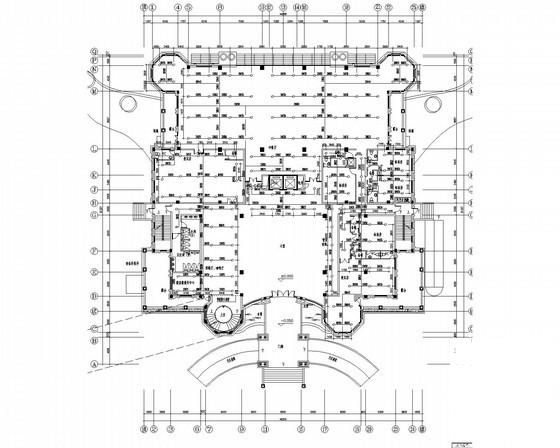

首层喷淋平面图

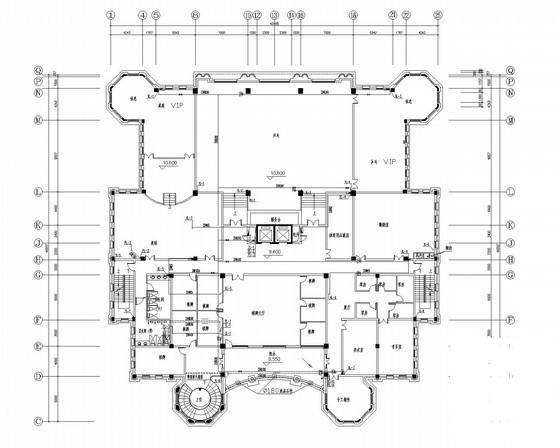

排水消火栓平面图

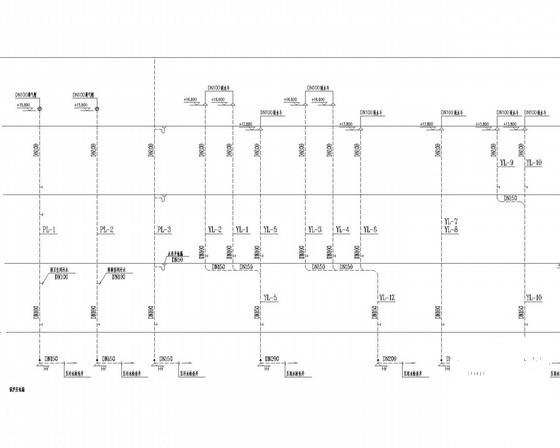

排水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层住宅楼给排水消防CAD施工图纸(游泳池半地下) - 1
    第 1 张图
  • 4层住宅楼给排水消防CAD施工图纸(游泳池半地下) - 2
    第 2 张图
  • 4层住宅楼给排水消防CAD施工图纸(游泳池半地下) - 3
    第 3 张图
  • 4层住宅楼给排水消防CAD施工图纸(游泳池半地下) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
