2层安置房给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:50987.38平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:58张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):10
  • 大样节点:厨房,卫生间
  • 项目所在地:重庆

附件详情

  • 给排水设计与施工总说明
  • 给水排水系统原理图
  • 厨卫大样图
  • 屋顶给水排水平面图
  • 标准层给水排水平面图

附件详情

设计范围:该资料范围包括红线以内的生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水给水系统、气体灭火系
生活给水系统:
该项目给水管采用下行上给式管道系统。本小区给水系统不分区,根据水厂提供的水压情况并结合本小区各建筑物建筑
生活污水:
该项目排水采用污水、雨水分流制。


给排水平面图

厨卫大样图

排水系统原理图

屋顶给排水平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

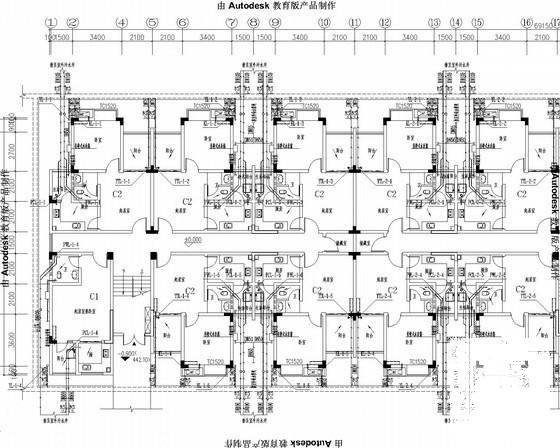

  • 2层安置房给排水消防CAD施工图纸 - 1
    第 1 张图

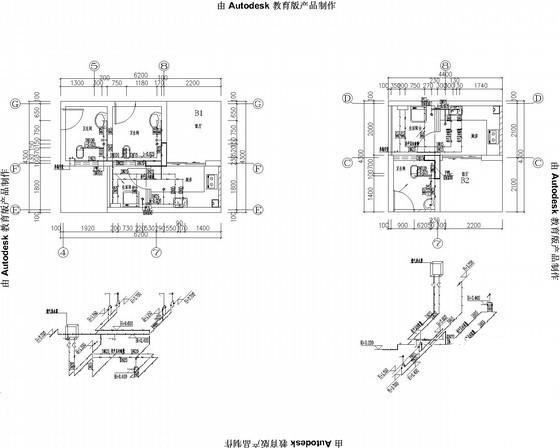

  • 2层安置房给排水消防CAD施工图纸 - 2
    第 2 张图

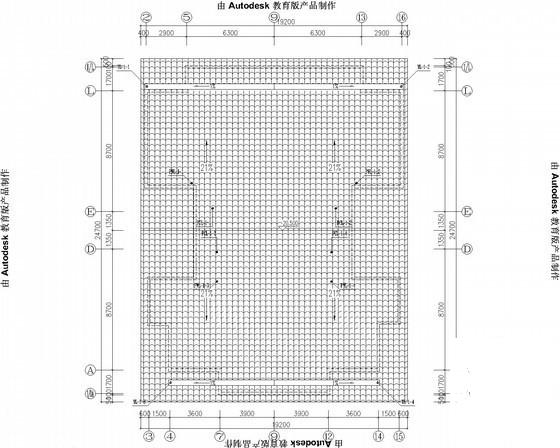

  • 2层安置房给排水消防CAD施工图纸 - 3
    第 3 张图

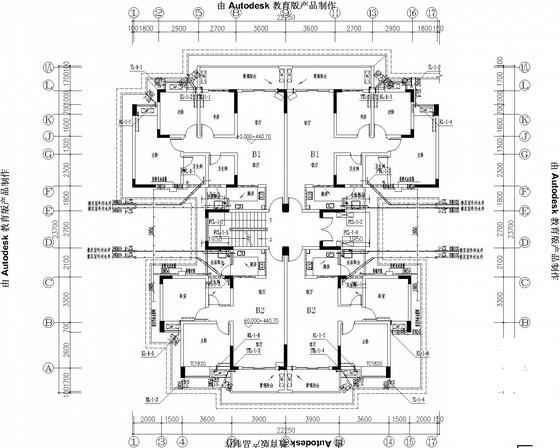

  • 2层安置房给排水消防CAD施工图纸 - 4
    第 4 张图

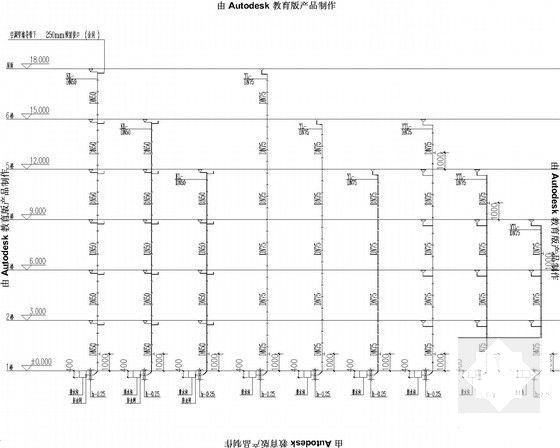

  • 2层安置房给排水消防CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
