17层城乡公租房给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统
  • 供水方式:分区供水
  • 供水分区:三区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱, 泵房
  • 项目所在地:江西

附件详情

  • 给排水设计说明
  • 给排水/消火栓平面图
  • 喷淋平面图
  • 水泵房给排水布置放大图
  • 设备基础及孔洞定位图
  • 生活水箱剖面图
  • 消防水池剖面图
  • 消防水箱大样图
  • 消防水箱剖面图
  • 卫生间给排水布置大样图
  • 给排水支管轴测图
  • 生活给水系统原理图
  • 排水系统原理图
  • 室内消火栓系统原理图
  • 喷淋系统原理图

附件详情

设计范围:建筑 用地红线 范围内的给排水及消防给水设计
共26张

给排消防平面图

排水原理图

卫生间大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

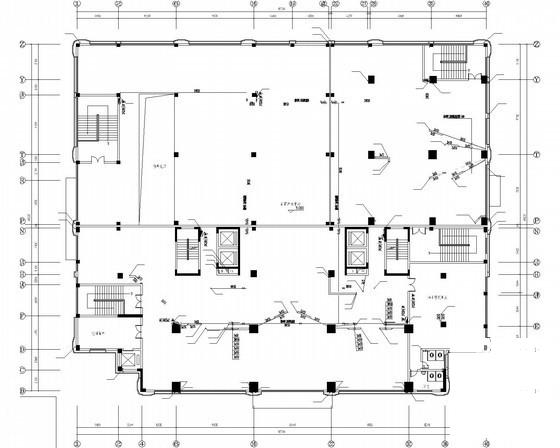

  • 17层城乡公租房给排水消防CAD施工图纸 - 1
    第 1 张图
  • 17层城乡公租房给排水消防CAD施工图纸 - 2
    第 2 张图
  • 17层城乡公租房给排水消防CAD施工图纸 - 3
    第 3 张图
  • 17层城乡公租房给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
