387平米农村水泵房砌体结构设备房结构设计施工大样图

  • 建筑类别:农业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是新农村村民住宅区设备房项目,砌体结构,387.44平方米,(含保温面积),8度区,独立基础。

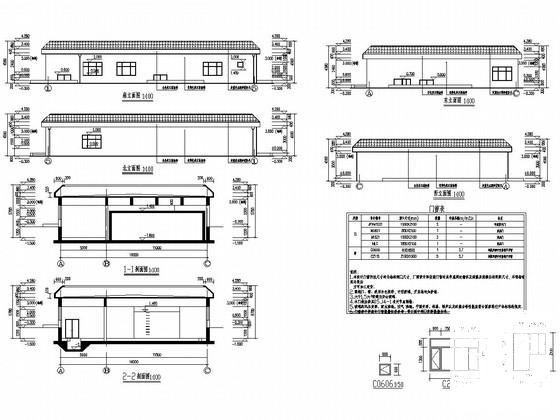

结构图纸:结构设计总说明,基础 平面布置图 ,板配筋图,梁配筋图,消防水池配筋图;建筑图纸:建筑设计说明,平立剖面图,排水沟大样 集水沟大样图共计11张图。
分享投稿时间:近几年2月。

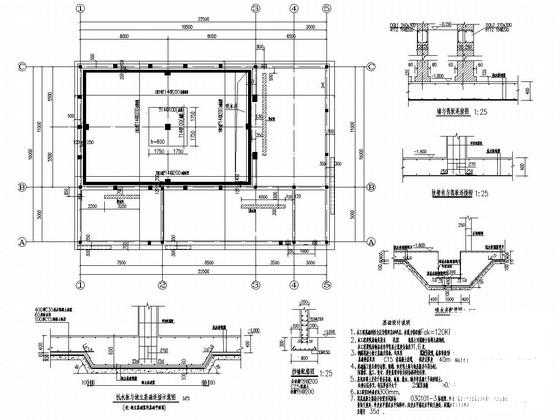

基础图

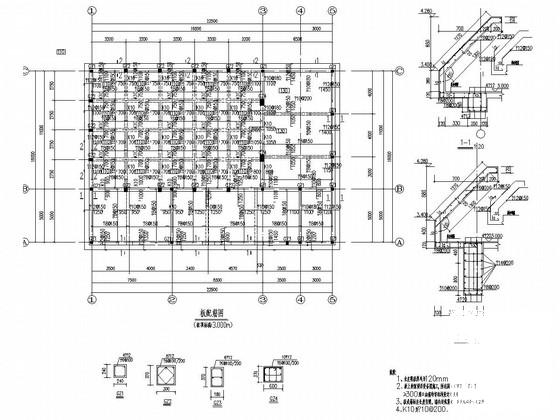

板配筋图

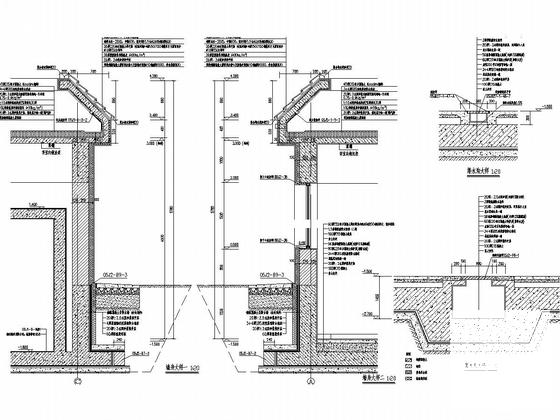

详图

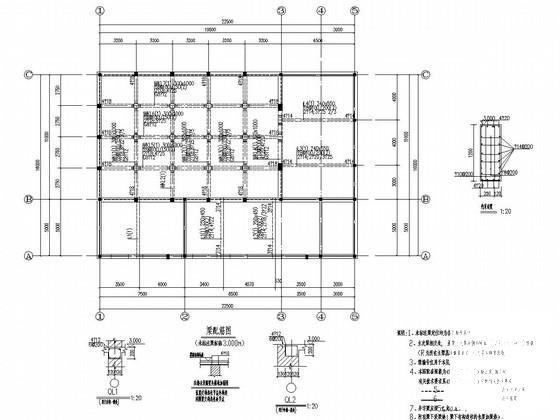

梁配筋图
