5层洗浴中心建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 大样节点:水箱,泵房
  • 热水供应方式:集中热水供应

附件详情

  • 资料目录
  • 给排水设计说明
  • 一层给排水及消防平面图
  • 二层给排水及消防平面图
  • 三,四层给排水及消防平面图
  • 五层给排水及消防平面图
  • 屋顶给排水及消防平面图
  • 屋顶热水箱详图
  • 卫生间详图
  • 冷水系统图
  • 热水系统图
  • 污水系统图
  • 消火栓系统图

附件详情

项目概要:该项目是一洗浴中心给排水项目,建筑层数为五层,建筑高度为17.0米;
设计范围:有给水系统、排水系统、热水系统、消火栓给水系统等;
,共计12张图纸;

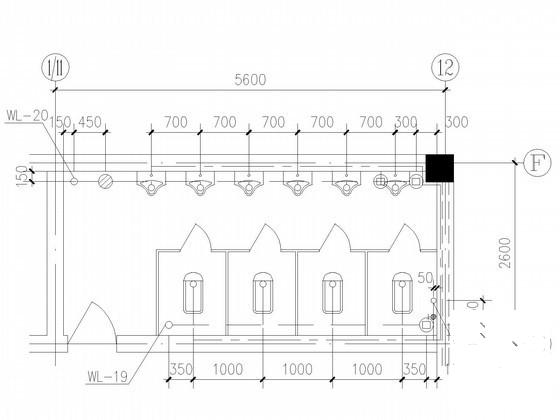

卫生间大样图

热水系统图

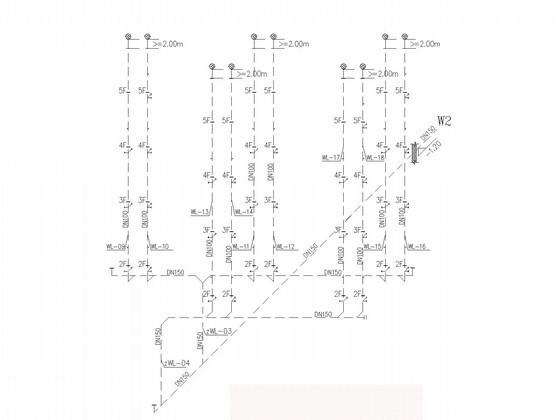

污水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

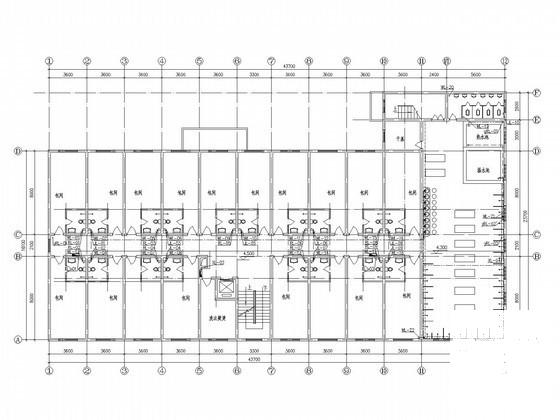

  • 5层洗浴中心建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 5层洗浴中心建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 5层洗浴中心建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 5层洗浴中心建筑给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
