3层高档别墅区给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:80张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流
  • 大样节点:卫生间,集水坑
  • 项目所在地:湖北

附件详情

  • 给排水系统图
  • 地下层给排水平面图
  • 给排水平面图
  • 屋顶层给排水平面图
  • 卫生间给排水大样

附件详情

工程介绍: 该项目为别墅项目,均为三层别墅。本项目各户最高日用水量为夏季最高日用水量为1.5m3/d,最大时用水量为0.16m3/h。该项目污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管。本建筑配置MF/ABC3磷酸铵盐干粉灭火器,每具灭火器的最大保护距离为20米。

设计内容:该资料包括各建筑单体内生活给水系统、生活热水系统、建筑灭火器设置、生活排水系统。

,图纸共80张。

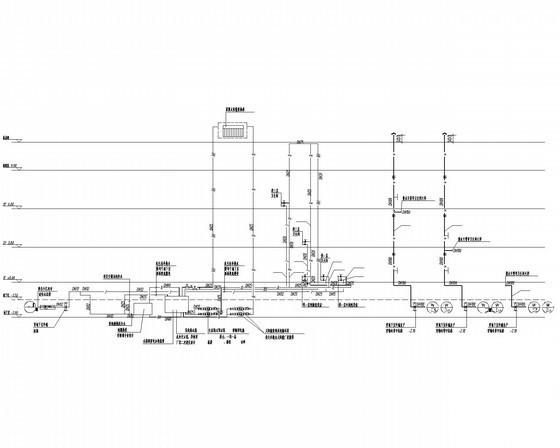

给排水系统图

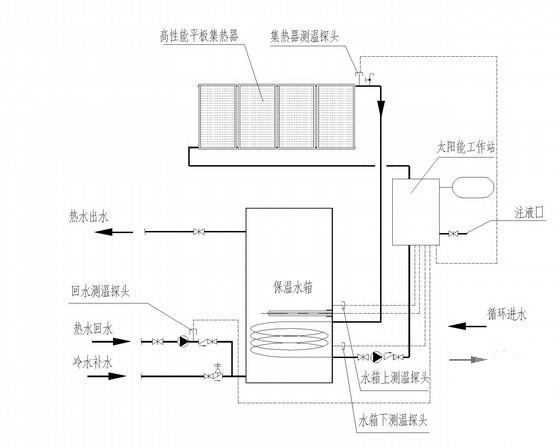

别墅分体太阳能系统原理图

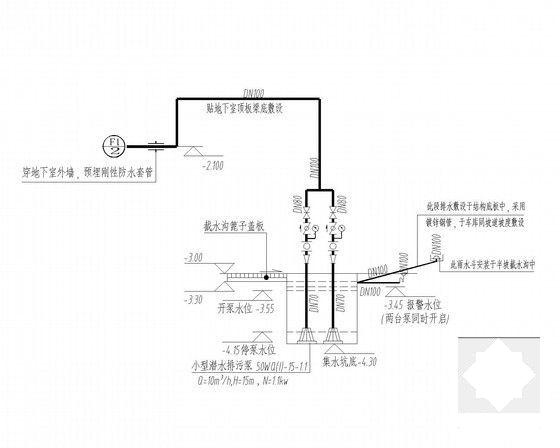

车库集水坑原理图

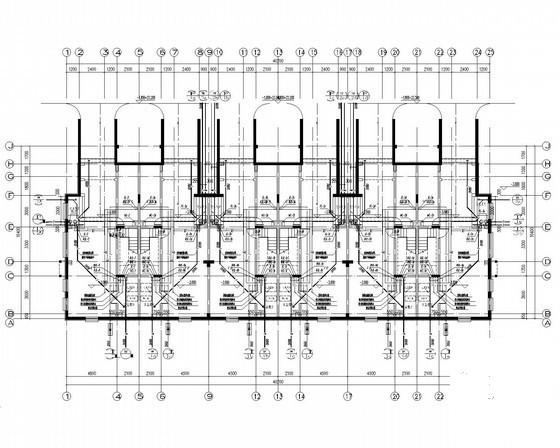

地下层给排水平面图1

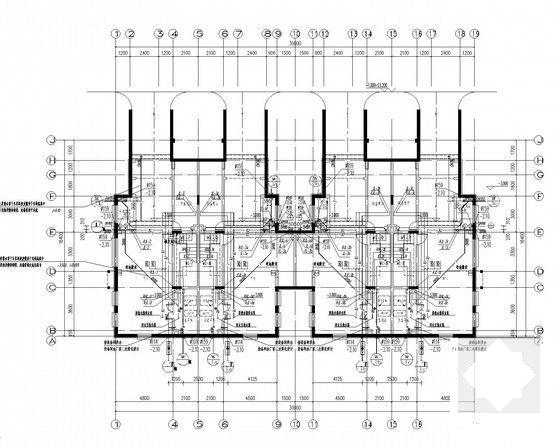

地下层给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层高档别墅区给排水CAD施工图纸 - 1
    第 1 张图
  • 3层高档别墅区给排水CAD施工图纸 - 2
    第 2 张图
  • 3层高档别墅区给排水CAD施工图纸 - 3
    第 3 张图
  • 3层高档别墅区给排水CAD施工图纸 - 4
    第 4 张图
  • 3层高档别墅区给排水CAD施工图纸 - 5
    第 5 张图
  • 3层高档别墅区给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
