名车4S店建筑CAD施工图纸(钢筋混凝土)

  • 建筑类别:汽车展销厅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:20张
  • 建筑设计面积:8163平方米
  • 建筑高度:19.3m
  • 地上层数:2层
  • 设计效果图:无

附件详情

建筑设计面积:8163平方米,
建筑层数:厂房2层,副楼4层,
檐口高度:19.3米,
建筑结构:钢筋混凝土框架结构,部分为钢结构和轻钢屋面
含总平面图、平面图、立面图、剖面图和 节点详图 ,设计说明,共20张图纸


图5

图6

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

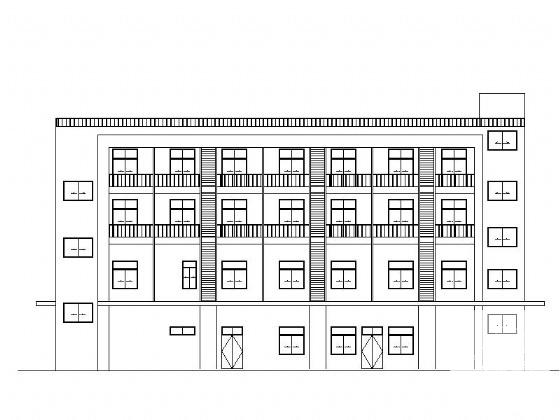

  • 名车4S店建筑CAD施工图纸(钢筋混凝土) - 1
    第 1 张图

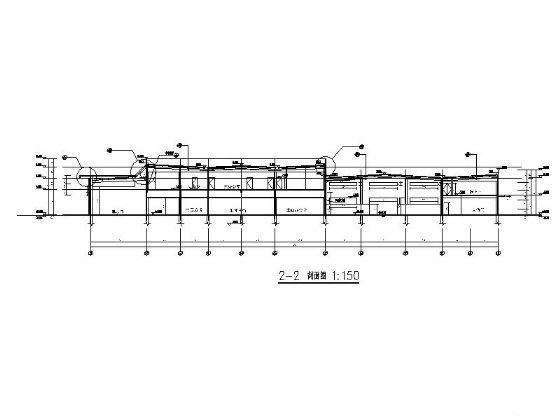

  • 名车4S店建筑CAD施工图纸(钢筋混凝土) - 2
    第 2 张图

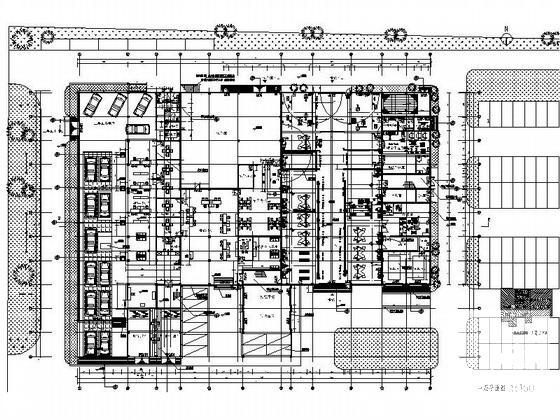

  • 名车4S店建筑CAD施工图纸(钢筋混凝土) - 3
    第 3 张图

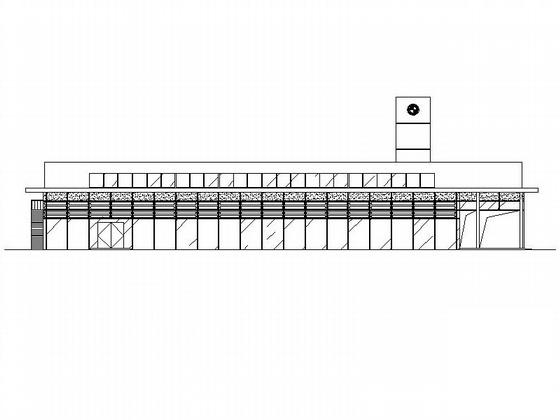

  • 名车4S店建筑CAD施工图纸(钢筋混凝土) - 4
    第 4 张图

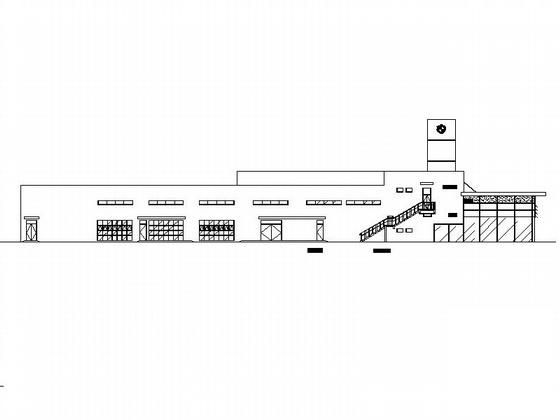

  • 名车4S店建筑CAD施工图纸(钢筋混凝土) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
