3层框架结构综合实验楼结构CAD施工图纸

附件详情

该附件主要内容为某综合实验楼的结构图，主楼为3层的综合实验楼，房屋主屋面标高为13.5米，设一层非人防地下室。该项目上部结构为框架结构，主体范围基础形式为独立基础和防水板，纯地下室范围为筏板基础，6度设防。

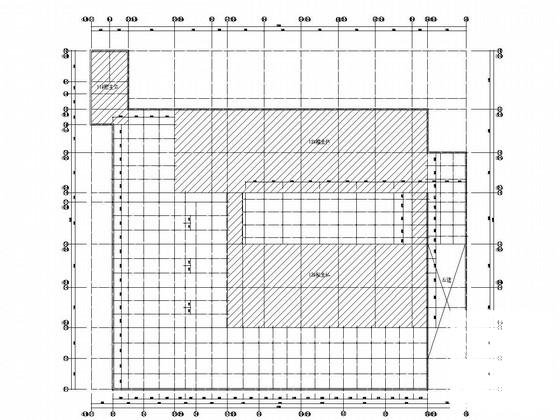

该资料包含：结构设计总说明、抗浮锚杆平面定位图、基础平面图、柱网平面图、结构平面图、梁平法施工图等共13张图纸。
出图时间：近代.06。
